ТЭН-Миасс

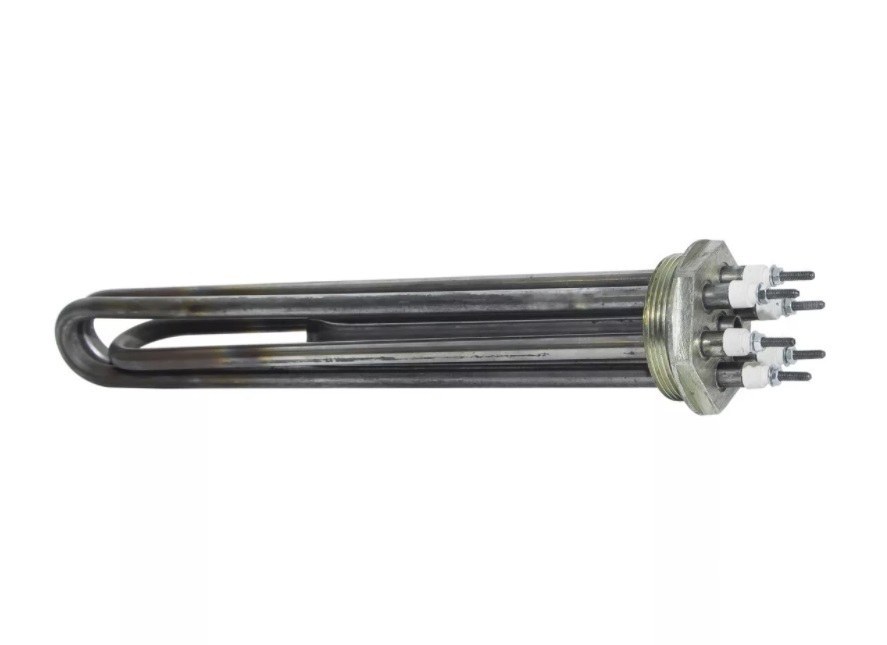

Блок ТЭНБ G2" 15 кВт, нерж.ст., 220/380В фланец G2 + трубка, L=60см, фото из каталога

Блок ТЭН · G2 · 15 кВт

Блок ТЭНБ G2" 15 кВт, нерж.ст., 220/380В фланец G2 + трубка, L=60см

123G2 · вид сверху
15 кВт мощность
380 В напряжение
G2 присоединение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбав этом товаре G2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Блок ТЭНБ G2 15 кВт на фланце G2: как сверить с вашим

  • Сравните присоединительный фланец: у этого блока резьба G2, трубка в сборе с фланцем.
  • Проверьте общую длину от фланца до конца трубки: в данном исполнении 60 см.
  • Уточните количество и расположение выводов: блок рассчитан на подключение 380 В.
  • Сверьте мощность 15 кВт с маркировкой старого ТЭН.
  • Убедитесь, что материал оболочки нержавеющая сталь, если ваша деталь работала в агрессивной среде.

Фото старого блока ТЭН с фланцем и трубкой для запуска

  • Фото старого блока с фланцем и трубкой, чтобы мы видели форму и крепление.
  • Чёткий снимок шильда или маркировки на корпусе оборудования, где указана мощность и напряжение.
  • Чертеж или эскиз с размерами, если деталь нестандартная (длина, диаметр фланца, шаг резьбы).
  • Уточните, сколько выводов у вашего блока и как они расположены.
  • Для сложных сред сообщите тип жидкости или газа, с которым контактирует ТЭН.

Закажите блок ТЭН 15 кВт нестандартной длины выводов или сечения

Мы делаем по образцу, фото, чертежу. По заказу меняем количество и сечение выводов, длину трубки, материал оболочки под вашу среду. Также можем изменить мощность и напряжение в пределах конструктивных возможностей фланца.

Где ставят блоки ТЭН

Такие нагреватели ставят в промышленных электрокотлах отопления и бытовых электрокотлах отопления, где блок трубчатых электронагревателей в герметичной оболочке устанавливается внутри корпуса котла. Также они используются в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, где блок ТЭН вкручивается в бак или котёл через резьбовой фланец. Кроме того, нагреватели применяются в промышленных электропарогенераторах, где погружной блок ТЭН в рубашке из нержавеющей стали размещается внутри парового бака.

Вопросы

У меня другое напряжение, 220 В. Вы сделаете такой же блок под 220 В?

Да, сделаем под ваше напряжение. Приложите к заказу фото старого блока и укажите желаемую мощность.

Можно заменить фланец G2 на другой размер?

Да, изменим крепление под ваш фланец. Пришлите чертеж или образец посадочного места.

Нужна длина 50 см, а не 60. Это возможно?

Да, изменим длину трубки. Укажите точный размер в заказе и приложите фото старой детали.

У меня среда с высокой кислотностью. Вы поставите другой материал?

Да, подберем подходящий материал оболочки. Напишите тип среды и приложите фото старого блока.
