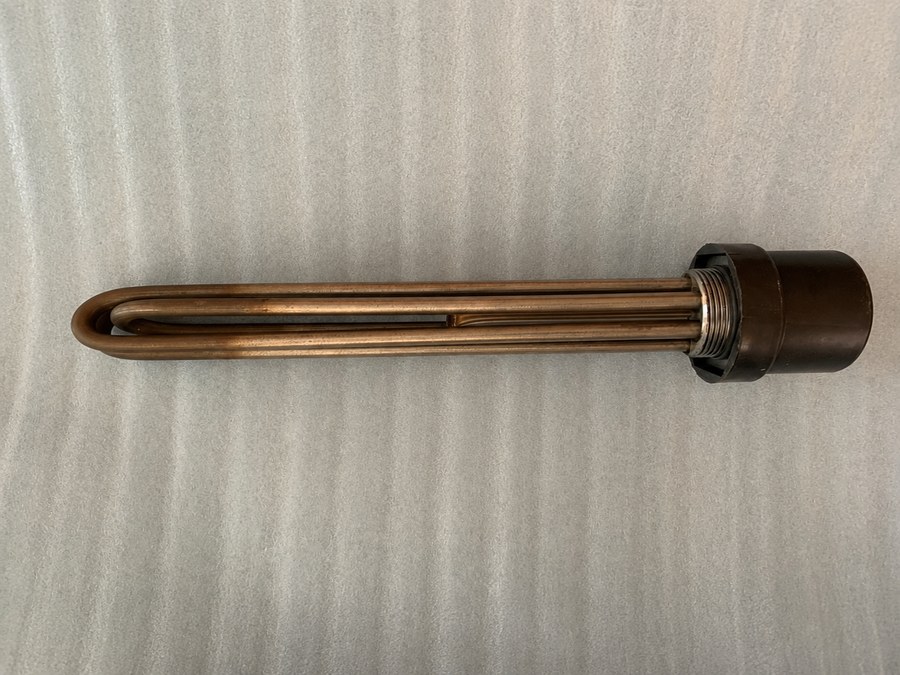

Блок ТЭНБ G2" 15 кВт, нерж.ст., 220/380 фланец G2 + трубка, L=75см, фото из каталога

Блок ТЭН · G2 · 15 кВт

Блок ТЭНБ G2" 15 кВт, нерж.ст., 220/380 фланец G2 + трубка, L=75см

123G2 · вид сверху
15 кВт мощность
G2 присоединение

Блок как у вас или с другим составом

В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбав этом товаре G2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Блок ТЭНБ G2 15 кВт 75 см: сверка с вашим старым нагревателем

  • Общая длина блока от фланца до конца трубки: 75 см
  • Крепление: фланец с резьбой G2 (проверьте, что это 2 дюйма)
  • Мощность: 15 кВт (написано на корпусе или указано в паспорте)
  • Напряжение: 220 или 380 В (стандартное исполнение, указано на шильдике)
  • Материал: нержавеющая сталь (внешний вид трубки и фланца без следов коррозии другого металла)

Фото старого блока ТЭН с маркировкой для заказа

  • Фото старого блока с маркировкой или шильдиком
  • Замер общей длины (от края фланца до конца трубки)
  • Уточнение напряжения сети: 220 В или 380 В
  • Фото фланца и уплотнителя (если используется прокладка)
  • Количество жил и тип клемм (например, шпильки с гайками или под обжим)

Изготовим блок ТЭНБ G2 другой длины, мощности или напряжения

Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, мощность, напряжение, тип крепления или материал трубки и фланца под среду заказчика.

Где ставят блоки ТЭН

Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Также их используют в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, где блок ТЭН вкручивается в бак или котёл через резьбовой фланец. Кроме того, нагреватели применяются в промышленных электропарогенераторах - погружной блок ТЭН устанавливается в рубашке из нержавеющей стали внутри парового котла.

Вопросы

Можно ли сделать этот блок на напряжение 380 В, если у меня сеть 220 В?

Да, сделаем. Пришлите напряжение сети и необходимую мощность.

Подойдёт ли этот блок, если у меня другой диаметр фланца, не G2?

По заказу меняем тип и размер крепления. Пришлите фото вашего фланца и посадочного места.

Мне нужно уменьшить длину трубки. Возможно ли это?

Да, сделаем другую длину. Укажите нужный размер при заказе.

У меня агрессивная среда. Можно ли заказать другой материал, кроме нержавейки?

Да, сделаем в нужном материале. Пришлите описание среды и требования к коррозионной стойкости.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
