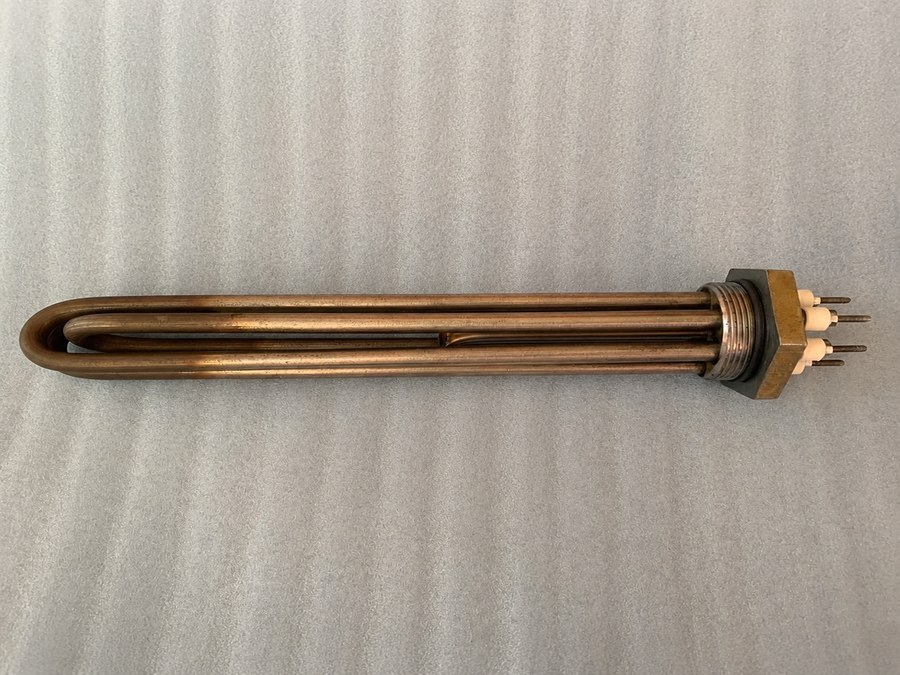

Блок ТЭНБ G2" 15 кВт, нерж.ст., 220В фланец G2 + трубка, L=48см, фото из каталога

Блок ТЭН · G2 · 15 кВт

Блок ТЭНБ G2" 15 кВт, нерж.ст., 220В фланец G2 + трубка, L=48см

123G2 · вид сверху
15 кВт мощность
220 В напряжение
G2 присоединение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбав этом товаре G2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как проверить соответствие вашей детали

  • Сравните тип крепления: фланец G2 с резьбой и центральной трубкой.
  • Убедитесь, что длина блока (от фланца до конца трубки) составляет 48 см.
  • Проверьте мощность: 15 кВт при напряжении 220 В.
  • Уточните материал: нержавеющая сталь (гладкий блок без ребер).
  • Обратите внимание на форму выводов: контакты для подключения под винт или клемму.

Что прислать для точного изготовления

  • Фото старой детали с двух сторон (фланец, трубка, контакты).
  • Четкий чертёж или эскиз с указанием всех размеров (длина, диаметр фланца).
  • Фото шильдика или паспорта оборудования, где видна модель.
  • Если деталь менялась ранее, укажите, что именно было изменено (длина, крепление, мощность).
  • Сообщите, для какой среды используется (вода, масло, антифриз) - это влияет на выбор материала.

Если нужен не точно такой же

Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, тип крепления (другой фланец, резьбу) или мощность при том же напряжении. Материал корпуса подбираем под вашу среду: нержавейка, сталь или сплав.

Где применяют такие нагреватели

Такие нагреватели ставят в промышленных электрокотлах отопления, промышленных электроводонагревателях для технологических жидкостей и промышленных электропарогенераторах. Нагреватель вкручивается в бак или корпус оборудования через резьбовой фланец и работает в контакте с жидкостью.

Вопросы

Можно ли сделать этот блок на 380 В?

Да, сделаем. Для этого укажите желаемое напряжение и мощность, а также фото старой детали или чертеж.

Подойдет ли фланец G2 для моего старого бака с другой резьбой?

Если резьба другая, пришлите фото старого фланца с размерами. Мы изготовим блок с нужным вам типом крепления.

Изменится ли длина трубки, если нужно установить в другой аппарат?

Да, мы можем изготовить блок с любой длиной трубки. Приложите чертеж или точный замер.

Можно ли сделать этот ТЭН из обычной стали вместо нержавейки?

Да, сделаем из стали. Для этого укажите среду использования и пришлите фото старого нагревателя.
