ТЭН-Миасс

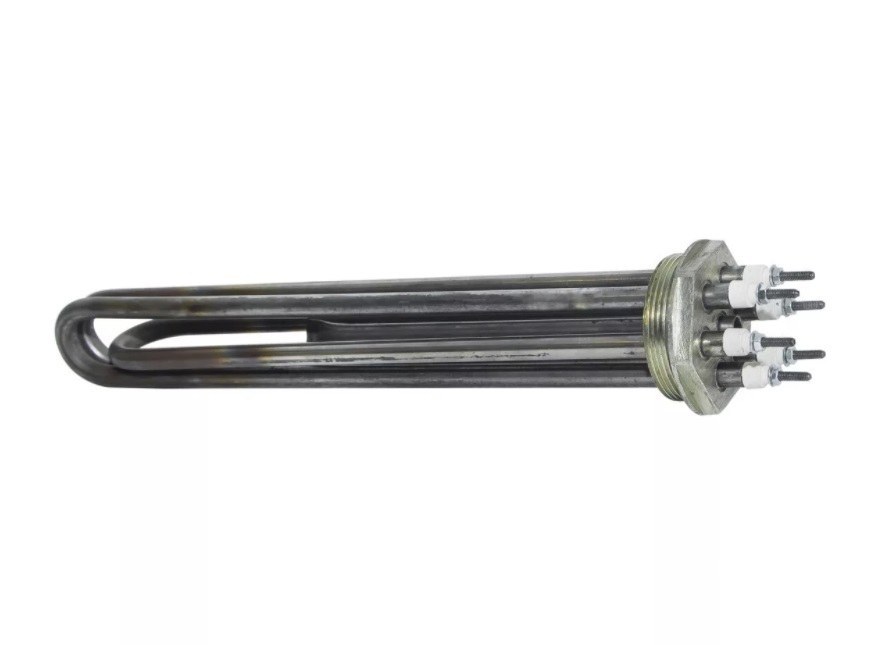

Блок ТЭНБ G2" 12 кВт, нерж.ст., 380В, фланец G2 + трубка, L=45см, фото из каталога

Блок ТЭН · G2 · 12 кВт

Блок ТЭНБ G2" 12 кВт, нерж.ст., 380В, фланец G2 + трубка, L=45см

123G2 · вид сверху
12 кВт мощность
380 В напряжение
G2 присоединение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбав этом товаре G2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте фланец G2 с вашим старым блоком 12 кВт 380В

  • Сравните тип фланца: у этого блока фланец G2, ваша старая деталь должна иметь такую же резьбу.
  • Убедитесь, что длина блока (L) составляет 45 см, измерьте свою деталь от основания фланца до конца.
  • Проверьте монтажную длину и расположение трубки внутри блока относительно фланца.
  • Сопоставьте количество и расположение выводов (клемм) для подключения 380 В.
  • Уточните мощность 12 кВт: если на старой детали указана другая мощность, этот блок не подойдет.

Пришлите фото фланца G2 и трубки 45 см для изготовления блока

  • Фото старой детали с четким изображением фланца, трубки и выводов.
  • Чертеж или эскиз с указанием расстояний: от фланца до концов трубки, межосевого расстояния отверстий под крепеж.
  • Фото шильдика или маркировки с завода (если есть).
  • Уточнить, есть ли на старом блоке встроенный термостат или датчик, и его расположение.
  • Сообщить, для какого оборудования (модель, тип) предназначался старый блок.

Сделаем блок ТЭНБ G2 с другими мощностью, напряжением или длиной

Делаем по образцу, фото или чертежу. По заказу меняем мощность, напряжение, длину трубки или тип фланца под вашу задачу. Для этого пришлите фото старой детали с размерами и укажите, что именно нужно изменить.

Где ставят блоки ТЭН

Такие нагреватели ставят в промышленных электрокотлах отопления, промышленных электропарогенераторах и блочно-модульных электрокотельных контейнерного типа. В каждом из этих устройств блок ТЭНБ в герметичной оболочке или нержавеющей рубашке размещается внутри корпуса котла или парового бака для нагрева воды и технологических жидкостей.

Вопросы

Можно ли сделать этот блок на другое напряжение, например 220 В?

Да, сделаем. Для этого пришлите фото старой детали и укажите нужное напряжение и мощность.

Подойдет ли этот блок, если у меня фланец не G2, а другой диаметр?

Нет, этот блок только с фланцем G2. Если нужно другое крепление, сделаем по вашему образцу и чертежу.

У меня длина блока 50 см, а не 45. Вы можете сделать такой же, но длиннее?

Да, сделаем по вашим размерам. Приложите фото и точную длину старой детали.

Мне нужен блок из другого материала, например из углеродистой стали, под другую среду. Это возможно?

Да, сделаем в требуемом материале. Для заказа пришлите фото старого блока и укажите тип среды, в которой он будет работать.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
