ТЭН-Миасс

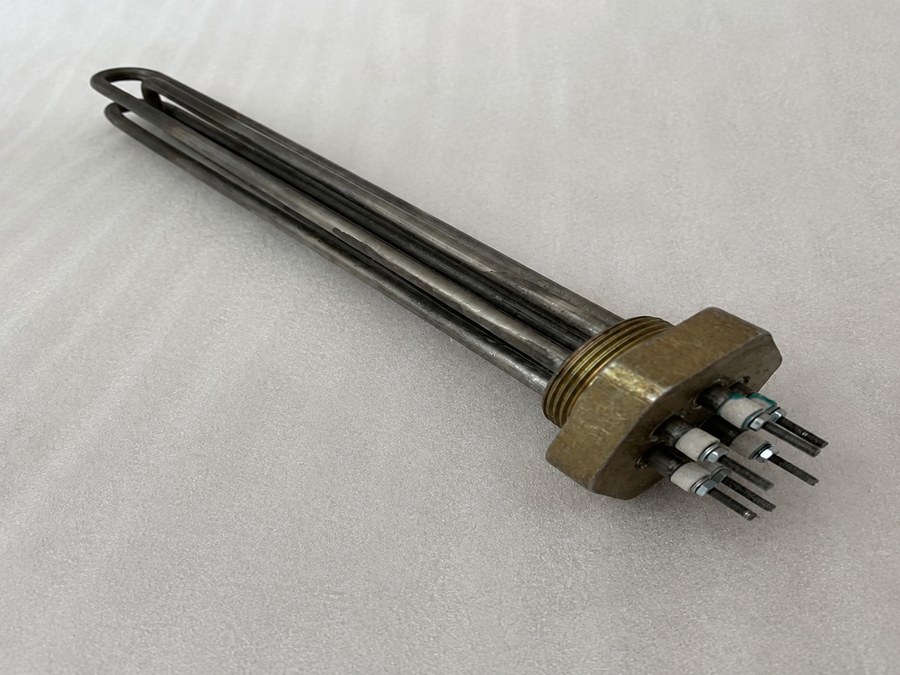

Блок ТЭНБ 9.0 кВт (фланец G1 1/2" угл. сталь), фото из каталога

Блок ТЭН · G1 1/2 · 9 кВт

Блок ТЭНБ 9.0 кВт (фланец G1 1/2" угл. сталь)

123G1 1/2 · вид сверху
9 кВт мощность
G1 1/2 присоединение

Блок как у вас или с другим составом

В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбав этом товаре G1 1/2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Проверка блока ТЭНБ 9 кВт с угловым фланцем G1 1/2

  • Сравните количество и расположение отверстий на фланце. У этого блока фланец угловой, стальной, с резьбой G1 1/2".
  • Убедитесь, что мощность вашего старого нагревателя 9 кВт.
  • Проверьте тип подключения: на блоке ТЭНБ выводы расположены для прямого контакта (без внешнего кожуха или клеммной колодки).
  • Измерьте общую длину блока (по осям ТЭНов) и убедитесь, что она совпадает с вашим посадочным местом.
  • Сопоставьте маркировку на старом блоке: если там указано «ТЭНБ 9.0 кВт», это прямой аналог.

Фото блока 9 кВт с фланцем G1 1/2" для сверки

  • Фото старого блока с двух ракурсов (вид на фланец и вид с торца выводов).
  • Чёткий снимок маркировки на фланце или корпусе (если сохранилась).
  • Размеры: диаметр фланца, расстояние между центрами крепёжных отверстий.
  • Укажите мощность (9 кВт) и тип среды, в которой работал нагреватель (вода, масло, воздух).
  • Если есть чертёж или эскиз от предыдущего производителя - приложите.

Замена блока ТЭНБ 9 кВт: длина трубок и фланец под заказ

Делаем по образцу, фото, чертежу. По заказу меняем длину трубки ТЭН (общая длина блока), материал оболочки (нержавеющая сталь, медь, титан) и тип крепления (фланец, резьба, хомут). Также можем изменить напряжение и количество ТЭНов в блоке под вашу задачу.

Где ставят блоки ТЭН

Такие нагреватели ставят в промышленные электрокотлы отопления, промышленные электроводонагреватели для технологических жидкостей и промышленные электропарогенераторы. В электрокотлах блок трубчатых электронагревателей размещается в герметичной оболочке внутри корпуса котла. В водонагревателях блок ТЭН вкручивается в бак или котёл через резьбовой фланец. В парогенераторах погружной блок ТЭН находится в рубашке из нержавеющей стали внутри парового котла.

Вопросы

Мне нужно другое напряжение, например 380 В. Вы сделаете?

Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото и размеры вашего посадочного места.

У меня старый блок с резьбой G2, а у вас G1 1/2". Можно заказать такой же с другим фланцем?

Да, сделаем. Приложите к заказу чертёж или точные размеры вашего фланца (диаметр, резьба, расположение отверстий).

Мне нужна другая длина трубки, короче на 5 см. Вы сможете укоротить блок?

Да, сделаем. Укажите в примечании к заказу желаемую длину по осям ТЭНов. Мы изготовим блок с меньшей длиной трубки, сохранив мощность.

Нагреватель будет работать в агрессивной среде. Можно заказать блок из нержавеющей стали?

Да, сделаем. В заказе укажите тип среды и желаемый материал оболочки. Для точного расчёта пришлите фото и размеры старой детали.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Заказать
