Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | в этом товаре G2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте габариты и крепление с вашей деталью

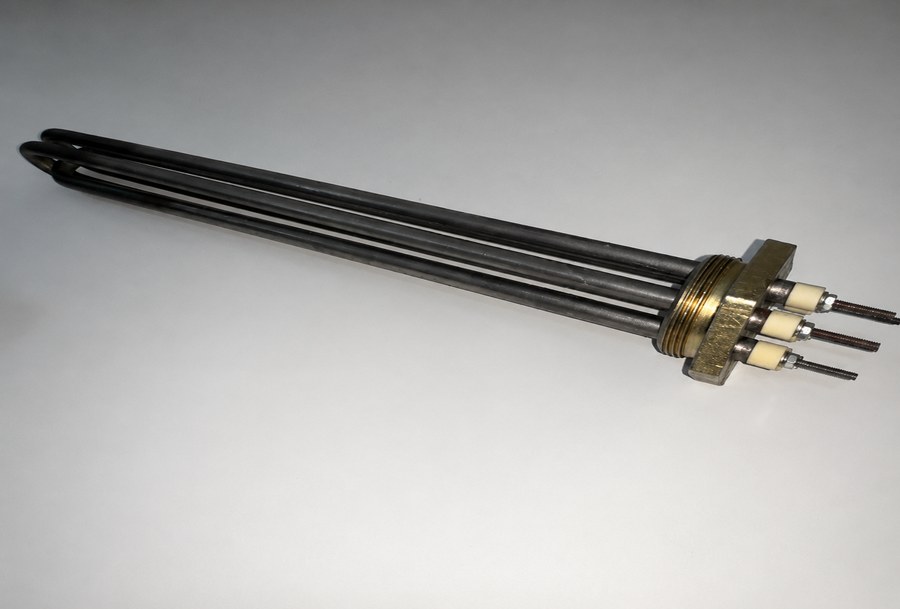

- Сравните форму и размеры фланца. У этой детали фланец G2" (59 мм). Убедитесь, что отверстие в вашем оборудовании подходит под этот диаметр.
- Проверьте материал трубки и оболочки. Здесь углеродистая сталь. Если ваша среда или условия требуют другого материала, сообщите об этом.
- Посмотрите на расположение и количество контактных выводов. В этом блоке выводы рассчитаны на два напряжения: 220 и 380 В. Уточните, какая схема подключения была у старого блока.
- Измерьте общую длину и длину нагреваемой части. Эти размеры должны совпадать с вашим посадочным местом.
- Мощность блока 9 кВт при напряжении 380 В. Сверьте с паспортными данными вашего оборудования.
Что прислать для точного изготовления
- Приложите фото старого блока с разных сторон, включая фланец и контакты.
- Укажите рабочее напряжение, которое подаётся на оборудование (220 В или 380 В).
- Сообщите среду, в которой будет работать нагреватель (вода, масло, агрессивная жидкость). Это определит материал.
- Если есть маркировка на старом блоке, напишите её.
- Для сложных случаев (нестандартное крепление, изогнутая форма) добавьте эскиз с размерами.
Если нужен не точно такой же
Мы делаем по образцу, фото, чертежу. По заказу меняем материал трубок, длину нагреваемой зоны, форму фланца или его диаметр. Также можем изменить общую длину блока и количество выводов под другую схему подключения.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленных электрокотлах отопления, промышленных электроводонагревателях для технологических жидкостей и промышленных электропарогенераторах. Нагреватель вкручивается в бак или корпус через резьбовой фланец. Также блок ТЭН используется в блочно-модульных электрокотельных контейнерного типа и промышленных бойлерах ГВС для котельных и ЖКХ.
Вопросы
Можно ли сделать этот блок на другое напряжение, например 220 В?
Да, сделаем. Укажите нужное напряжение и требуемую мощность.
Если у меня другая длина или фланец не подходит, вы можете изменить эти параметры?
Да, мы меняем длину нагреваемой части и диаметр фланца. Пришлите размеры вашей детали или чертёж.
Подойдёт ли этот блок для работы в масле?
Для агрессивных сред или масел мы меняем материал трубок. Сообщите среду, и мы подберём подходящий материал.
Мне нужен блок с другой мощностью, 12 кВт. Вы сделаете такой на этом же фланце?
Да, сделаем на заказ с нужной мощностью. Приложите фото или чертёж старого блока.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
