ТЭН-Миасс

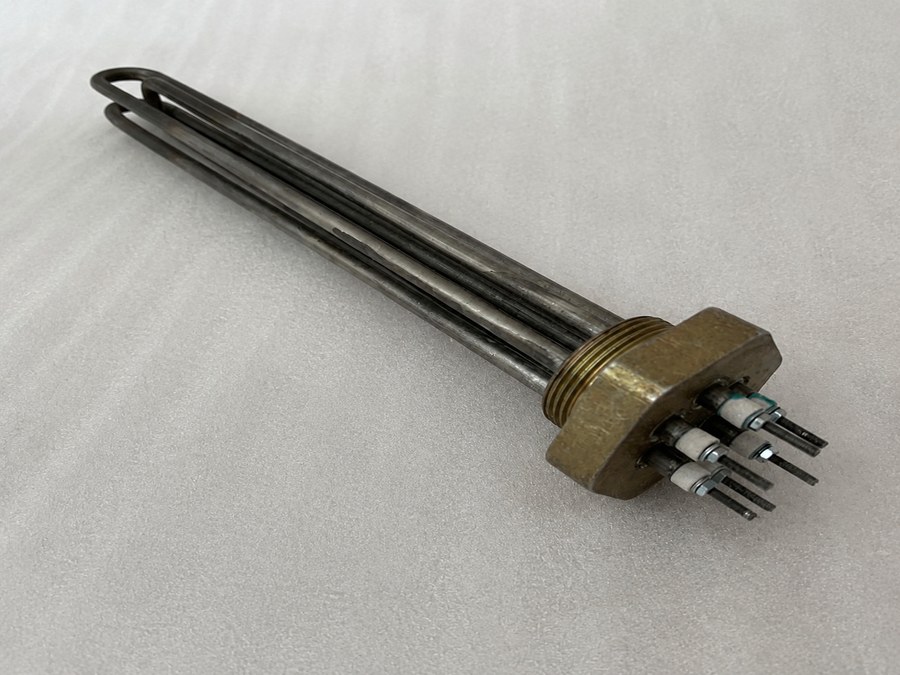

Блок ТЭНБ 6.0 кВт (фланец G1 1/2" нерж. сталь), фото из каталога

Блок ТЭН · G1 1/2 · 6 кВт

Блок ТЭНБ 6.0 кВт (фланец G1 1/2" нерж. сталь)

123G1 1/2 · вид сверху
6 кВт мощность
G1 1/2 присоединение

Блок как у вас или с другим составом

В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбав этом товаре G1 1/2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Блок ТЭНБ 6.0 кВт: сверка параметров фланца G1 1/2" и конфигурации

  • Сравните количество и форму ТЭНов в блоке, а также общую конфигурацию (все ли ТЭНы в одной плоскости).
  • Убедитесь, что крепежный фланец имеет резьбу G1 1/2" и выполнен из нержавеющей стали.
  • Проверьте расстояние от фланца до концов трубчатых нагревателей (глубину блока).
  • Сопоставьте расположение и тип выводов (контактные шпильки, их длину и направление).
  • Уточните мощность: указана 6 кВт. Если ваша деталь другой мощности, смотрите третий раздел.

Данные для изготовления копии блока 6.0 кВт по вашему образцу

  • Приложите фото старой детали с разных ракурсов, чтобы были видны фланец, выводы и общий вид.
  • Сделайте замеры длины от фланца до дальней точки блока, наружного диаметра фланца и толщины.
  • Если есть маркировка на корпусе или упаковке старого блока, сфотографируйте её.
  • Укажите, в каком оборудовании стояла деталь (модель котла или другого аппарата).
  • Если сохранился чертёж или эскиз, приложите его к заявке.

Изменение длины и числа ТЭНов в блоке под фланец 1 1/2 дюйма

Делаем по образцу, фото, чертежу. По заказу меняем количество ТЭНов в блоке, их длину и диаметр трубки. Также можем изготовить блок с другой резьбой или типом фланца, а также с выводом под термостат или защиту.

Где ставят блоки ТЭН

Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей в герметичной оболочке размещается внутри корпуса котла. Также нагреватель используется в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, где блок вкручивается в бак или котёл через резьбовой фланец. Кроме того, блок ТЭН применяется в бытовых и коммерческих электрокотлах отопления, а также в промышленных бойлерах ГВС для котельных и ЖКХ.

Вопросы

У меня блок на 4 кВт, а у вас 6 кВт. Сделаете на 4 кВт с таким же фланцем и размерами?

Да, сделаем. Пришлите фото вашего блока и замеры длины, чтобы мы изготовили точную копию с нужной мощностью.

Мне нужно напряжение 220 В, а не 380 В. Вы переделаете блок?

Да, сделаем. Для этого укажите при заказе нужное напряжение и мощность, а также приложите фото старой детали.

У меня фланец не G1 1/2", а G2. Вы можете изготовить блок с другим креплением?

Да, сделаем. Для этого сообщите точный тип и размер резьбы вашего фланца, а также приложите фото и замеры старого блока.

Деталь будет работать в антифризе. Выпускаете ли блок из другого материала?

Да, сделаем. При заказе укажите рабочую среду и желаемый материал трубок. Для точного изготовления необходимы фото и размеры вашей детали.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
