ТЭН-Миасс

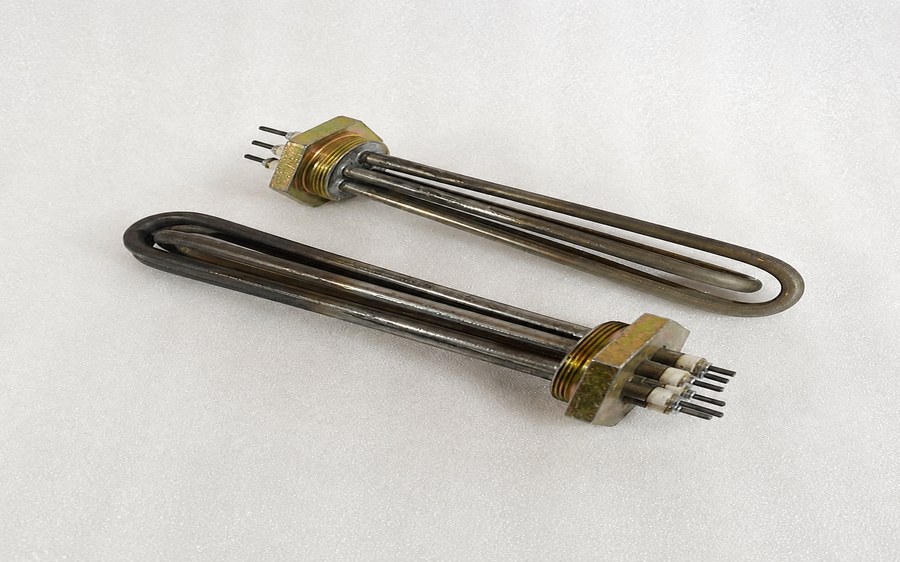

Блок ТЭНБ 6 кВт, 220/380В, угл. сталь, фланец G2"(59 мм.), фото из каталога

Блок ТЭН · G2 · 6 кВт

Блок ТЭНБ 6 кВт, 220/380В, угл. сталь, фланец G2"(59 мм.)

123G2 · вид сверху
6 кВт мощность
380 В напряжение
G2 присоединение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбав этом товаре G2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сравните фланец G2" (59 мм) вашего блока ТЭН с этой деталью

  • Сравните форму и расположение фланца: у этого блока фланец G2" (59 мм). Убедитесь, что диаметр и шаг резьбы совпадают с вашим посадочным местом.
  • Проверьте количество и расположение выводов для подключения. Уточните, сколько контактов у вашей старой детали и как они ориентированы относительно фланца.
  • Сверьте общую длину блока и длину трубчатых частей. Размеры должны совпадать с вашим образцом.
  • Убедитесь, что мощность 6 кВт и напряжение 380 В соответствуют вашим требованиям. Этот блок рассчитан на эти параметры.
  • Посмотрите на материал: углеродистая сталь. Если ваша деталь была из другого материала, этот блок может не подойти для вашей среды.

Пришлите фото старого блока ТЭН на 220/380В с фланцем G2" и выводами

  • Фото вашей старой детали с разных сторон: общий вид, крепление, выводы.
  • Фото шильдика или паспорта оборудования, где указаны модель и заводские параметры.
  • Чертеж или эскиз с размерами: длина, диаметр фланца, расстояние между выводами.
  • Если есть, укажите марку и модель оборудования, в котором стоял этот блок.
  • Сообщите, из какой среды работал нагреватель (вода, масло, воздух) и рабочую температуру, если знаете.

Сделаем блок ТЭН 6 кВт с фланцем G2" по вашему образцу

Делаем по образцу, фото, чертежу. По заказу меняем длину трубчатых частей, материал корпуса, напряжение, мощность, тип и расположение выводов, крепление. Для этого пришлите старую деталь или её подробные фото и размеры, а также укажите новые параметры, которые нужны под вашу задачу.

Где ставят блоки ТЭН

Такие нагреватели ставят в промышленных электрокотлах отопления, промышленных электроводонагревателях для технологических жидкостей и в промышленных электропарогенераторах. В электрокотлах блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. В электроводонагревателях блок ТЭН вкручивается в бак или котёл через резьбовой фланец. В электропарогенераторе погружной блок ТЭН расположен в рубашке из нержавеющей стали внутри парового котла.

Вопросы

Можно ли сделать этот блок на другое напряжение, например 220 В?

Да, сделаем. Для этого пришлите желаемое напряжение и мощность, а также фото или чертеж старой детали.

Подойдет ли этот блок, если у меня другое крепление, не G2"?

Нет, этот блок только с фланцем G2". Но мы можем изготовить блок с другим креплением по вашему образцу. Пришлите фото и размеры вашего фланца.

Можно ли заменить углеродистую сталь на нержавейку?

Да, сделаем из нержавеющей стали. Для этого укажите среду и температуру, а также приложите фото старой детали.

У меня другая длина трубчатых частей, вы можете сделать точно такую же?

Да, сделаем по вашим размерам. Пришлите чертеж или старую деталь с указанием нужной длины.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
