ТЭН-Миасс

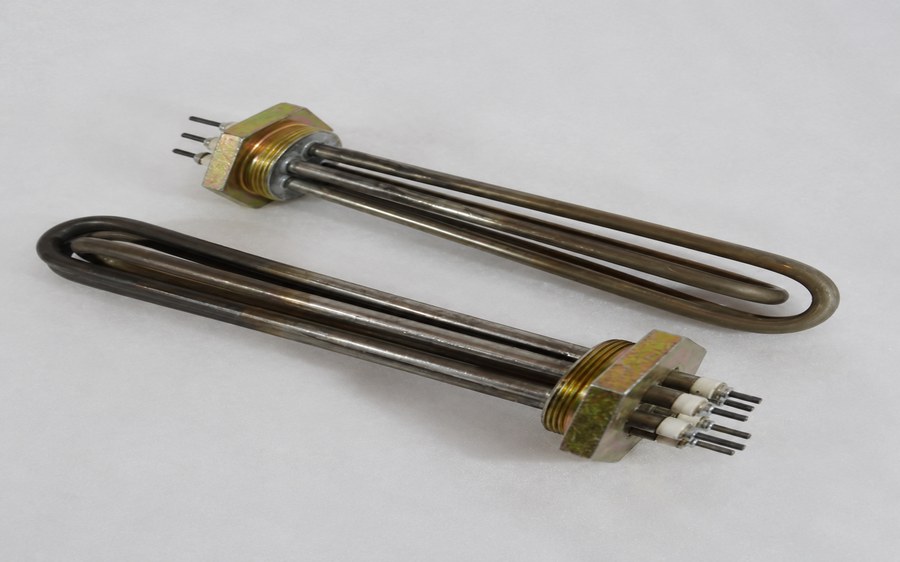

Блок ТЭНБ 6.0 кВт (фланец G1 1/4" нерж. сталь), фото из каталога

Блок ТЭН · G1 1/4 · 6 кВт

Блок ТЭНБ 6.0 кВт (фланец G1 1/4" нерж. сталь)

123G1 1/4 · вид сверху
6 кВт мощность
G1 1/4 присоединение

Блок как у вас или с другим составом

В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбав этом товаре G1 1/4; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сравните с блоком ТЭНБ 6.0 кВт на фланце G1 1/4 дюйма

  • Форма и конструкция: блок ТЭНБ, а не одиночный ТЭН или трубчатый нагреватель.
  • Крепление: фланец с резьбой G1 1/4".
  • Выводы: контакты для подключения под вашу схему.
  • Длина: габарит погружаемой части и общая длина блока (замерьте по старому образцу).
  • Мощность: 6,0 кВт.

Фото блока ТЭНБ с фланцем и трубками для подбора аналога

  • Фото вашей детали с двух сторон (фланец и трубки).
  • Размеры: диаметр фланца, длину трубок, расстояние между осями выводов.
  • Тип и количество выводов (например, шпильки, клеммы).
  • Напряжение питания (если не 220 В или 380 В, укажите).
  • Чертёж или эскиз с размерами, если есть.

Изменим длину трубок, мощность или напряжение для блока 6 кВт

Делаем по образцу, фото или чертежу. По заказу меняем длину трубок, напряжение, мощность, форму или материал фланца под вашу среду.

Где ставят блоки ТЭН

Такие нагреватели ставят в промышленные электрокотлы отопления, промышленные электроводонагреватели и ТЭНБ-блоки для технологических жидкостей, а также в бытовые и коммерческие электрокотлы отопления. В электрокотлах нагреватель находится в герметичной оболочке внутри корпуса котла, в водонагревателях он вкручивается в бак или котёл через резьбовой фланец.

Вопросы

У меня напряжение 380 В, этот блок на 6 кВт - подойдёт?

Да, сделаем с нужным напряжением. Пришлите фото старого блока и укажите напряжение.

Можно сделать такой же блок, но с фланцем под другой диаметр?

Да, сделаем с другим фланцем. Приложите чертёж или образец крепления.

У меня агрессивная среда, нужен другой материал трубок. Вы можете?

Да, сделаем из материала под вашу среду. Укажите тип среды при заказе.

Мне нужна другая длина погружаемой части. Это возможно?

Да, сделаем нужную длину. Пришлите размеры вашего бака или глубину погружения старого нагревателя.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
