ТЭН-Миасс

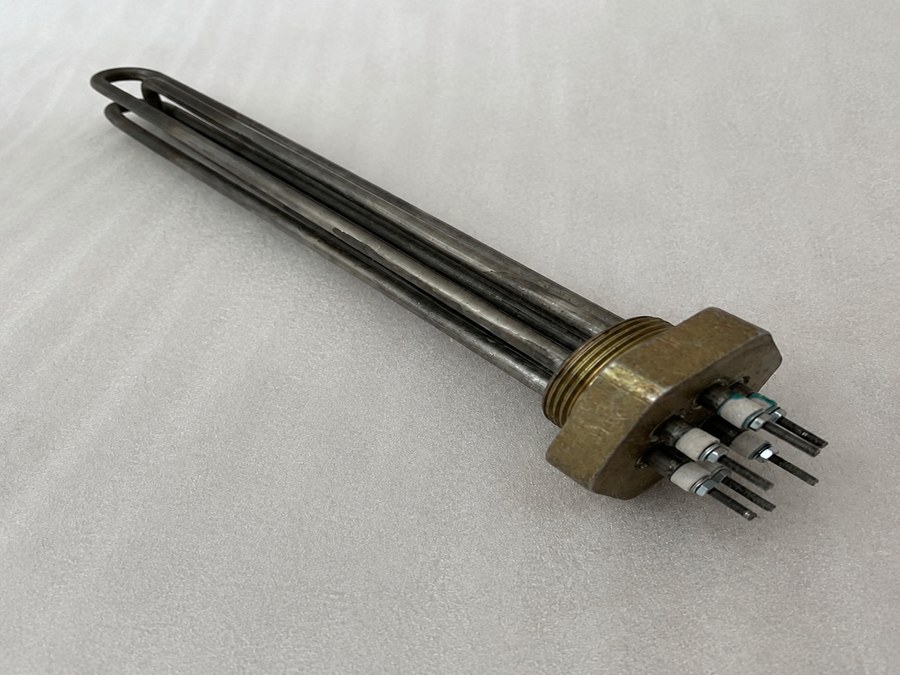

Блок ТЭНБ 3.0 кВт (фланец G1 1/2" угл. сталь), фото из каталога

Блок ТЭН · G1 1/2 · 3 кВт

Блок ТЭНБ 3.0 кВт (фланец G1 1/2" угл. сталь)

123G1 1/2 · вид сверху
3 кВт мощность
G1 1/2 присоединение

Блок как у вас или с другим составом

В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбав этом товаре G1 1/2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте посадочное место с фланцем G1 1/2" угловым стальным

  • Сверьте посадочное место: у этого блока фланец G1 1/2" угловой стальной.
  • Сравните крепление: фланец угловой, под резьбовое соединение.
  • Уточните мощность: указана 3 кВт, отличия обсуждаем при заказе.
  • Оцените общую длину блока: она должна совпадать с вашим образцом.
  • Проверьте количество и расположение выводов: они штатные для данной модели.

Пришлите фото старого блока ТЭНБ 3.0 кВт спереди и сбоку

  • Фото старого блока с развёрнутого ракурса (вид спереди и сбоку).
  • Чёткое фото фланца с указанием типа резьбы и угла (G1 1/2" угловой).
  • Чертеж или эскиз с размерами (общая длина, расстояние между осями, вылет).
  • Фото шильдика оборудования, где указана заводская мощность и напряжение (если есть).
  • Уточните, нужна ли мощность 3 кВт или требуется другая.

Изменим длину трубки или материал оболочки под ваш образец

Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, материал оболочки, тип крепления (фланец, резьба) и выводы. Для изменения напряжения или мощности пришлите свои параметры и образец.

Где ставят блоки ТЭН

Такие нагреватели ставят в промышленных электрокотлах отопления и бытовых электрокотлах отопления, где блок ТЭН вкручивается в бак котла через резьбовой фланец. Также нагреватель используется в промышленных электроводонагревателях для технологических жидкостей, где он монтируется в бак или котёл.

Вопросы

Можно ли сделать этот блок на напряжение 220 В, если у меня другое?

Да, сделаем. Пришлите нужное напряжение и мощность, а также образец или чертёж.

Подойдёт ли этот фланец к моему оборудованию, если резьба другая?

Фланец G1 1/2" угловой стальной. Если резьба не совпадает, сделаем другой тип крепления по вашему образцу.

Выпускаете ли блок с такой же мощностью, но другой длиной трубки?

Да, изменим длину под вашу задачу. Приложите чертёж или фото с размерами старой детали.

Можно ли заказать этот ТЭН из нержавейки для агрессивной среды?

Да, сделаем из другого материала. Укажите среду и пришлите образец или техзадание.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Заказать
