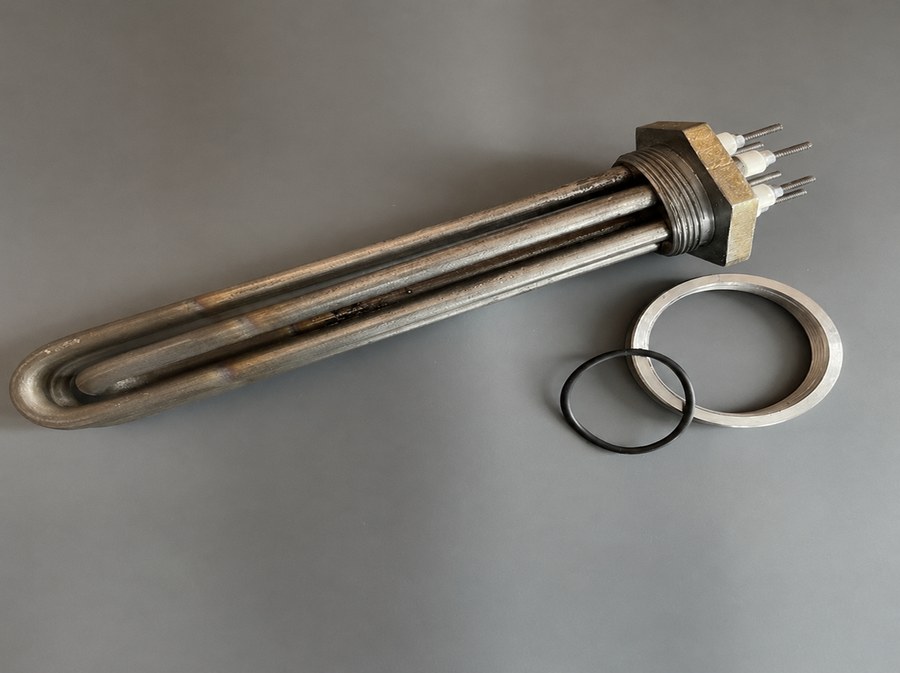

Блок ТЭНБ 3 кВт, 220/380В, нерж. сталь, фланец G2"(59 мм.), фото из каталога

Блок ТЭН · G2 · 3 кВт

Блок ТЭНБ 3 кВт, 220/380В, нерж. сталь, фланец G2"(59 мм.)

123G2 · вид сверху
3 кВт мощность
380 В напряжение
G2 присоединение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбав этом товаре G2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте длину, диаметр трубки и расположение для блока 3 кВт 220/380В

  • Форма и габариты блока. Сравните общую длину, диаметр трубки и расположение нагревательных элементов в блоке. Убедитесь, что блок не имеет ребер и является гладким.
  • Крепление. Проверьте фланец: диаметр G2" (59 мм), количество и расположение отверстий под крепеж. Тип фланца должен совпадать.
  • Выводы контактов. Посмотрите количество, сечение и расположение выводных концов от блока. Уточните, подходит ли схема подключения под 220/380 В.
  • Мощность и напряжение. Убедитесь, что старая деталь имеет 3 кВт и рассчитана на 220/380 В.
  • Материал. Проверьте, что корпус и фланец выполнены из нержавеющей стали.

Пришлите фото фланца G2" (59 мм) и вид сбоку для точного повторения

  • Фото старого блока с двух сторон (вид спереди на фланец и вид сбоку).
  • Замер общей длины блока и длины трубки от фланца.
  • Фото фланца с линейкой или штангенциркулем, чтобы была видна резьба G2" (59 мм).
  • Указание схемы подключения (звезда, треугольник, однофазное) и количество выводов.
  • Если есть маркировка на старой детали (буквенно-цифровой код), укажите её.

Изменим длину блока, диаметр или материал трубки ТЭНБ под ваш заказ

Делаем по образцу, фото, чертежу. По заказу меняем длину блока, диаметр и материал трубки, тип и размер фланца, а также схему выводов и напряжение. Можем скорректировать мощность под ваше оборудование.

Где ставят блоки ТЭН

Такие нагреватели ставят в промышленные электрокотлы отопления, электрокотлы отопления бытового и коммерческого назначения, а также в промышленные электроводонагреватели для технологических жидкостей. В этих устройствах блок ТЭН вкручивается в бак или корпус через резьбовой фланец. Также нагреватели используются в промышленных электропарогенераторах и блочно-модульных электрокотельных контейнерного типа.

Вопросы

Можно ли сделать этот блок на другое напряжение, например 220 В однофазное?

Да, сделаем. Пришлите желаемое напряжение и схему подключения.

Подойдет ли этот блок, если у меня другой диаметр фланца, не G2"?

Нет, этот блок только с фланцем G2". Мы можем изготовить блок с другим креплением по вашему образцу.

Возможно ли увеличить или уменьшить длину блока?

Да, сделаем. Пришлите точную требуемую длину или фото старой детали с замером.

Можно ли заменить материал трубки на другой, например для агрессивной среды?

Да, сделаем из другого материала. Пришлите фото и описание рабочей среды.
