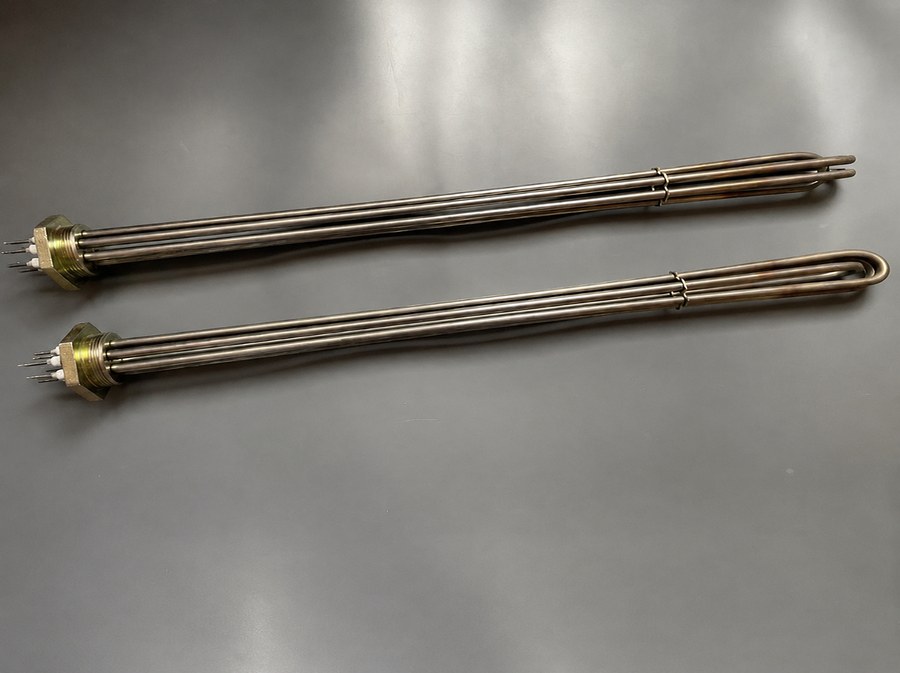

Блок ТЭНБ 20 кВт, 380В, нерж. сталь, фланец G2"(59 мм.), фото из каталога

Блок ТЭН · G2 · 20 кВт

Блок ТЭНБ 20 кВт, 380В, нерж. сталь, фланец G2"(59 мм.)

123G2 · вид сверху
20 кВт мощность
380 В напряжение
G2 присоединение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 20 кВт; можно меньше или больше, примерно от 12 кВт до 28 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбав этом товаре G2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим: параметры для замены

  • Форма и крепление: сравните с вашим блоком ТЭН. У этого фланец G2" (59 мм), то есть наружная резьба 2 дюйма. Убедитесь, что ваш фланец такого же диаметра и типа.
  • Выводы (контакты): проверьте, сколько выводов у вашей детали и как они расположены. Этот блок рассчитан на 380 В, схема соединений должна соответствовать.
  • Материал трубки и фланца: здесь вся нагревательная часть из нержавеющей стали. Сверьте, из какого металла ваша старая деталь.
  • Габаритная длина: измерьте длину погружаемой части вашего блока. Уточните, совпадает ли она с длиной этого изделия (длина указана в чертеже или по образцу).
  • Мощность и напряжение: 20 кВт, 380 В. Сравните с шильдиком или данными вашего устройства.

Что прислать для заказа этой детали

  • Фото вашего блока ТЭН с нескольких ракурсов (общий вид, фланец, выводы).
  • Чёткое фото шильдика или наклейки с завода изготовителя оборудования (если есть).
  • Чертеж или эскиз с размерами (общая длина, длина трубки, межосевое расстояние, диаметр фланца).
  • Уточните количество фаз и схему подключения (звезда, треугольник или другое), если это не указано в названии.
  • Если это замена в конкретном аппарате, сообщите марку и модель устройства (для проверки посадочного места).

Если нужен не точно такой же

Мы делаем по образцу, фото, чертежу. По заказу меняем длину нагревательной части, материал трубки (например, под другую среду), мощность и напряжение, а также тип и размер крепления (фланец, резьба). Для изменений пришлите старую деталь или её подробные фото с размерами и укажите новые требования.

Где применяют такие нагреватели

Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей в герметичной оболочке устанавливается внутри корпуса котла. Также блок ТЭН применяется в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, где элемент вкручивается в бак или котёл через резьбовой фланец. Кроме того, нагреватели этого типа используются в промышленных электропарогенераторах, где погружной блок ТЭН находится в рубашке из нержавеющей стали внутри парового котла.

Вопросы

Мне нужно напряжение 220 В, а не 380 В. Вы сделаете?

Да, сделаем. Пришлите образец или чертеж с указанием нужного напряжения и мощности, мы пересчитаем схему.

У меня фланец не G2, а другой диаметр. Можно заменить крепление?

Да, сделаем с вашим типом крепления. Приложите фото фланца старой детали и укажите его диаметр или резьбу.

Мне нужна другая длина трубок, чтобы блок встал в мой бак. Это возможно?

Да, сделаем с измененной длиной. Пришлите чертеж или точные размеры от вашего старого блока.

Я работаю с агрессивной средой, нержавейка не подходит. Сделаете из другого сплава?

Да, сделаем из другого материала под вашу среду. Сообщите тип среды и приложите фото старого нагревателя, мы подберем материал.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Заказать
