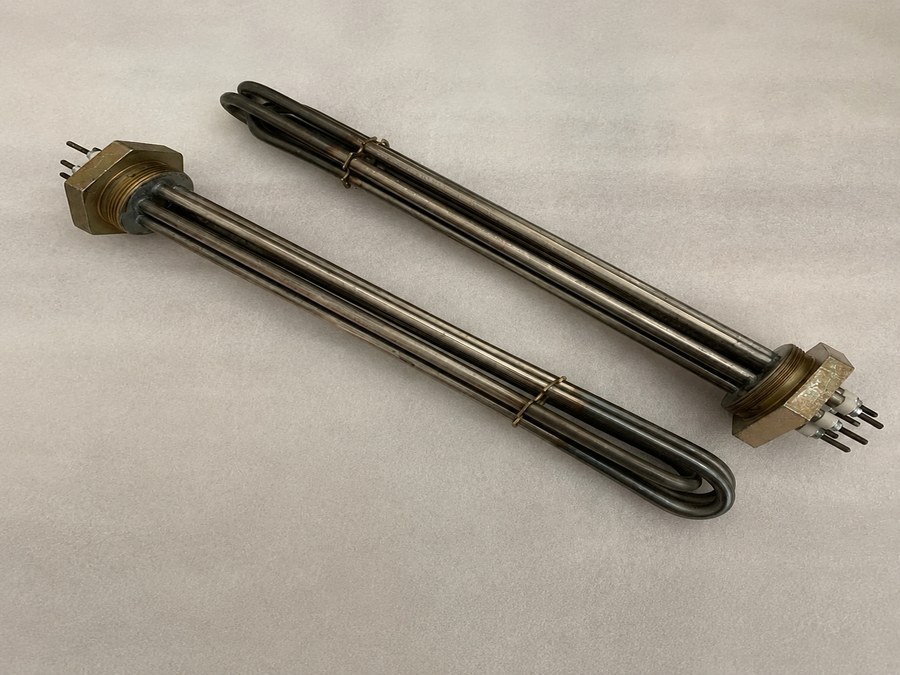

Блок ТЭНБ 15 кВт, 220/380В, угл. сталь, фланец G2"(59 мм.), фото из каталога

Блок ТЭН · G2 · 15 кВт

Блок ТЭНБ 15 кВт, 220/380В, угл. сталь, фланец G2"(59 мм.)

123G2 · вид сверху
15 кВт мощность
380 В напряжение
G2 присоединение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбав этом товаре G2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Проверка совместимости фланца G2" (59 мм) для блока ТЭН 15 кВт

  • Сравните посадочный фланец: у этого блока резьба G2" (59 мм), ваш фланец должен иметь такую же резьбу.
  • Измерьте общую длину блока (от фланца до противоположного конца) и длину трубчатых нагревателей вашей старой детали.
  • Проверьте схему подключения: блок рассчитан на 380 В, мощность 15 кВт. Уточните, как подключены выводы на вашем старом блоке (звезда, треугольник, количество групп).
  • Оцените материал корпуса: здесь углеродистая сталь. Если ваш старый блок был из нержавейки, этот вариант не подойдёт для агрессивных сред.
  • Убедитесь, что количество и расположение выводных контактов совпадает с вашим старым блоком.

Что прислать для изготовления блока ТЭН 15 кВт 220/380В с угловой сталью

  • Фото старого блока с разных сторон, включая фланец и контакты.
  • Чертеж или эскиз с размерами (общая длина, длина ТЭНов, диаметр, расположение выводов).
  • Укажите маркировку или шильдик старого блока (если есть).
  • Сообщите, в каком оборудовании стоял блок (котёл, бойлер, сушилка).
  • Если блок был нестандартный, приложите фото места установки и крепления.

Если нужен блок ТЭН с другой длиной или материалом вместо G2

Делаем по образцу, фото, чертежу. По заказу меняем длину трубчатых нагревателей, материал фланца (нержавейка, углеродистая сталь), напряжение и мощность в пределах габаритов блока. Также можем изменить количество и расположение выводных контактов под вашу схему.

Где ставят блоки ТЭН

Такие нагреватели ставят в промышленных электрокотлах отопления, промышленных электроводонагревателях для технологических жидкостей и электрокотлах отопления. В оборудовании нагреватель вкручивается в бак или корпус через резьбовой фланец.

Вопросы

Можно ли сделать этот блок на напряжение 220 В?

Да, сделаем. Для этого сообщите требуемую мощность и пришлите фото или чертёж старого блока.

Заменят ли фланец на другой диаметр резьбы?

Да, сделаем фланец под вашу резьбу. Приложите к заказу образец фланца или точный чертёж с размерами.

Изготовите блок из нержавеющей стали?

Да, сделаем из нержавейки. Укажите марку среды (вода, масло, щёлочь) и пришлите фото старого блока.

Можно ли изменить длину нагревателей, чтобы блок встал в другой бак?

Да, сделаем другую длину. Для этого приложите чертёж с новыми размерами и фото места установки.
