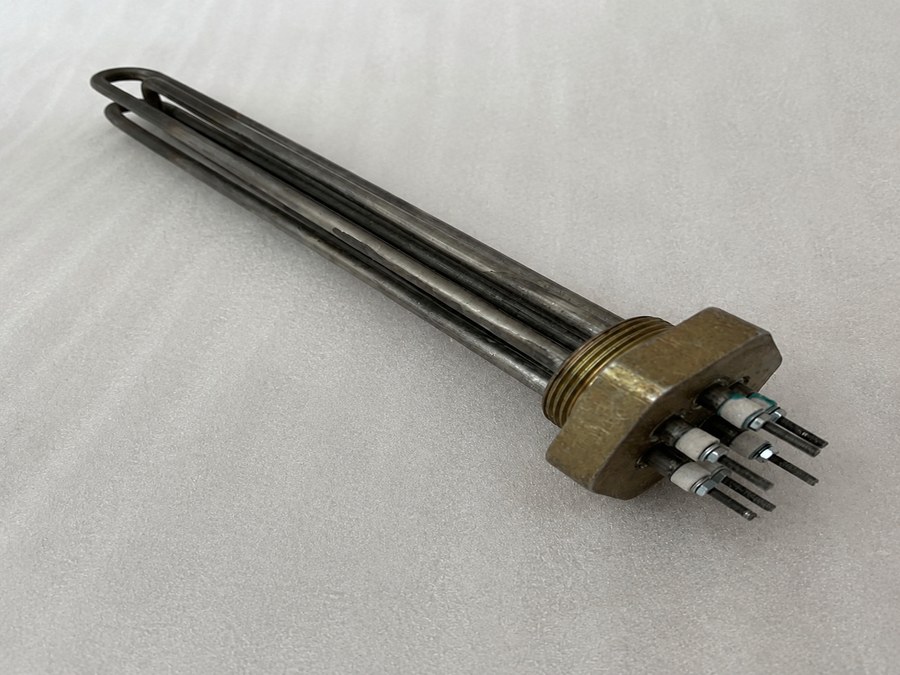

Блок ТЭНБ 12.0 кВт (фланец G1 1/2" угл. сталь), фото из каталога

Блок ТЭН · G1 1/2 · 12 кВт

Блок ТЭНБ 12.0 кВт (фланец G1 1/2" угл. сталь)

123G1 1/2 · вид сверху
12 кВт мощность
G1 1/2 присоединение

Блок как у вас или с другим составом

В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбав этом товаре G1 1/2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить размеры и конфигурацию вашего образца

  • Сравните количество и расположение нагревательных элементов в блоке. У этого блока три ТЭНа, смонтированных на общем фланце.
  • Проверьте крепление. Фланец угловой стальной с резьбой G1 1/2".
  • Измерьте общую длину блока от фланца до дальнего конца трубки.
  • Убедитесь, что мощность вашего образца 12 кВт.
  • Сверьте форму фланца и расположение контактных выводов на нём.

Что прислать для запуска заказа по этому товару

  • Чёткое фото вашей детали с линейкой, чтобы мы видели общую длину и форму фланца.
  • Фото шильдика или паспорта оборудования, где указана модель и электрические параметры.
  • Чертеж или эскиз с основными размерами, если деталь нестандартная.
  • Укажите количество нагревателей в блоке и их мощность, если она отличается от 12 кВт.
  • Пришлите фото места установки, чтобы мы оценили доступ к креплению и выводы.

Если ваш образец немного не такой

Мы делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину трубок, материал оболочки или тип фланца под вашу задачу.

Где применяют такие нагреватели

Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей расположен в герметичной оболочке внутри корпуса котла, а также в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, где блок ТЭН вкручивается в бак или котёл через резьбовой фланец. Кроме того, нагреватели этого типа используются в промышленных электропарогенераторах как погружной блок ТЭН в рубашке из нержавеющей стали внутри парового бака.

Вопросы

Можно ли сделать этот блок на напряжение 220 В?

Да, сделаем. Для этого пришлите фото старой детали и укажите нужное напряжение.

У моего блока фланец другого размера, вы можете изменить крепление?

Да, сделаем с вашим фланцем. Пришлите чертеж или фото с размерами старого крепления.

Мне нужен блок меньшей длины, это возможно?

Да, сделаем по вашим размерам. Приложите эскиз с требуемой длиной и фото места установки.

Нагреватель будет работать в агрессивной среде, вы можете сделать другой материал оболочки?

Да, сделаем. Укажите среду и пришлите фото старого ТЭНа, если он у вас есть.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
