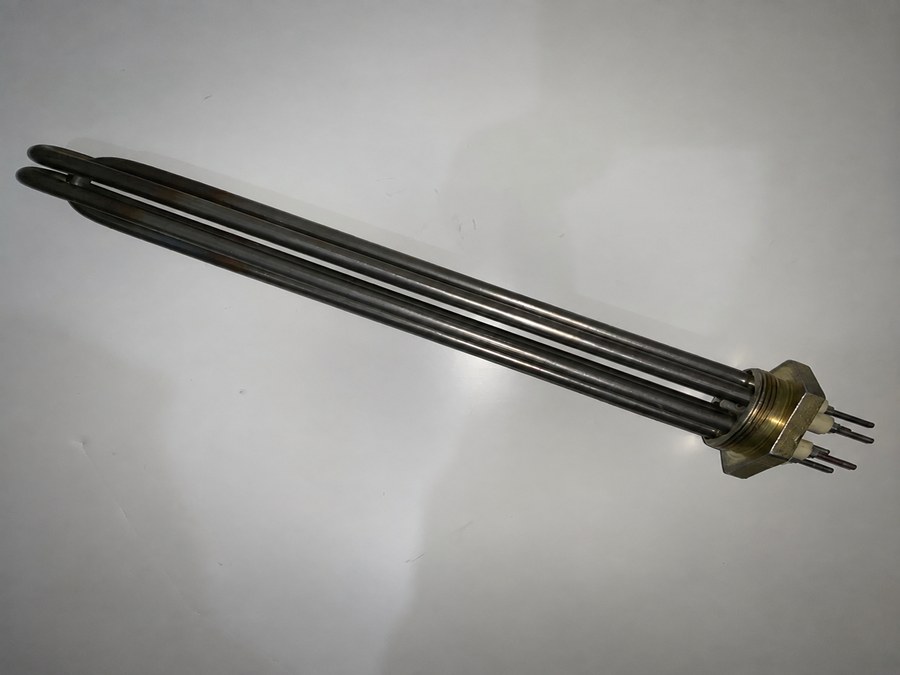

Блок ТЭНБ 12 кВт, 220/380В, угл. сталь, фланец G2"(59 мм.), фото из каталога

Блок ТЭН · G2 · 12 кВт

Блок ТЭНБ 12 кВт, 220/380В, угл. сталь, фланец G2"(59 мм.)

123G2 · вид сверху
12 кВт мощность
380 В напряжение
G2 присоединение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбав этом товаре G2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Проверка соответствия вашей детали

  • Сверьте тип и количество крепежных отверстий на фланце. У этого блока фланец G2" (59 мм.)
  • Сравните общую длину корпуса ТЭН и длину нагреваемой части (от фланца до торца трубки)
  • Уточните расположение и тип выводов (контактная группа, шпильки, клеммы) на вашей старой детали
  • Проверьте мощность 12 кВт и возможность подключения на 380 В (соединение звездой или треугольником)
  • Подтвердите материал корпуса: углеродистая сталь (угл. сталь), не нержавейка

Что прислать для изготовления этой детали

  • Четкое фото старого блока ТЭН с фланцем и выводами
  • Фото шильдика или таблички с параметрами оборудования, если сохранилась
  • Чертеж от руки с основными размерами: длина трубки, разболтовка фланца, межосевые расстояния
  • Уточнение, требуется ли точная копия или допускается изменение длины, формы выводов
  • Указание напряжения и схемы подключения (220/380 В)

Если нужен не точно такой же

Делаем по образцу, фото, чертежу. По заказу меняем материал корпуса, длину нагреваемой части, тип и расположение выводов, а также мощность и напряжение в пределах разумного. Пришлите фото старой детали с размерами и укажите, что именно требуется изменить.

Где применяют такие нагреватели

Такие нагреватели ставят в промышленных электрокотлах отопления, промышленных электроводонагревателях для технологических жидкостей и бытовых электрокотлах отопления. В этом оборудовании блок ТЭН вкручивается в бак или корпус через резьбовой фланец.

Вопросы

Мне нужно другое напряжение, 220 В, а не 380. Вы сделаете?

Да, сделаем. Пришлите фото старой детали и укажите желаемое напряжение и мощность.

У меня фланец другого диаметра, не G2. Можно заказать под мой фланец?

Да, сделаем. Пришлите чертеж или фото вашего фланца с размерами и количеством отверстий.

Нужна не углеродистая сталь, а нержавейка, среда агрессивная. Это возможно?

Да, сделаем. Укажите материал при заказе и приложите фото старой детали.

Длина моей детали короче на 50 мм. Вы сделаете такую же, но короче?

Да, сделаем. Пришлите фото старой детали с замером общей длины и длины нагреваемой части.
