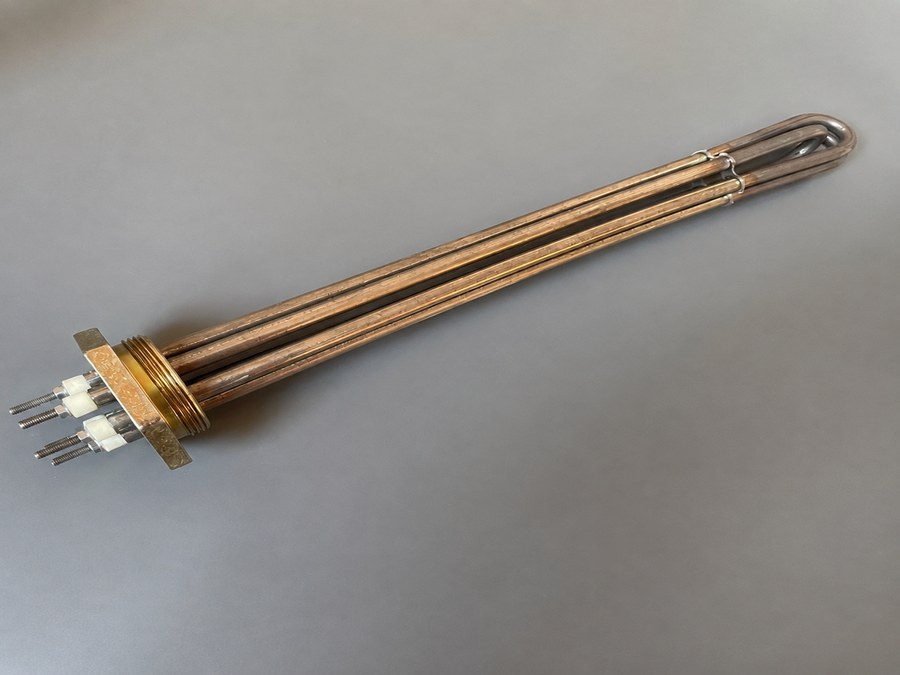

Блок ТЭНБ 12 кВт, 220/380В, нерж. сталь, фланец G2"(59 мм.), фото из каталога

Блок ТЭН · G2 · 12 кВт

Блок ТЭНБ 12 кВт, 220/380В, нерж. сталь, фланец G2"(59 мм.)

123G2 · вид сверху
12 кВт мощность
380 В напряжение
G2 присоединение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбав этом товаре G2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Проверка фланца G2 (59 мм) под блок ТЭНБ 12 кВт

  • Сравните посадочный фланец: резьба G2 (59 мм), форма и размер должны совпадать с вашим старым блоком.
  • Убедитесь, что общая длина корпуса (от фланца до дальнего конца ТЭНов) соответствует вашей детали.
  • Проверьте схему выводов: блок рассчитан на 380 В (12 кВт), подключение может быть «звезда» или «треугольник», уточните, как было у вас.
  • Мощность 12 кВт должна быть такой же или согласована с проектом.
  • Материал оболочки ТЭН - нержавеющая сталь, если ваша деталь была из другого металла, этот вариант не подойдёт.

Фото старого блока ТЭНБ 220/380В для подтверждения геометрии

  • Фото вашего старого блока с фланцем и выводами, чтобы мы подтвердили геометрию.
  • Чертёж или эскиз с размерами (особенно длину труб и шаг между ними), если деталь нестандартная.
  • Укажите схему подключения (220/380 В) и количество выводов.
  • Если блок работал в конкретной среде (вода, масло, раствор), напишите её состав и температуру.
  • Приложите фото шильдика или паспорта оборудования, где указана модель и параметры.
  • Пришлите образец фланца или его точный замер, если резьба нестандартная.

Изготовим блок ТЭНБ с изменением длины или схемы выводов

Делаем по образцу, фото, чертежу. По заказу меняем длину ТЭНов, схему выводов, материал оболочки (например, на кислотостойкую сталь) или мощность под ваше напряжение. Пришлите старую деталь или её размеры и укажите, какие параметры нужно изменить.

Где ставят блоки ТЭН

Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Также их устанавливают в промышленных электроводонагревателях для технологических жидкостей, где блок ТЭН вкручивается в бак или котёл через резьбовой фланец. Кроме того, нагреватели применяются в промышленных электропарогенераторах в качестве погружного блока ТЭН в рубашке из нержавеющей стали внутри парового котла.

Вопросы

Подойдёт ли этот блок для напряжения 220 В?

Да, сделаем такой же блок с изменённой схемой подключения под 220 В. Пришлите фото старой детали и укажите нужное напряжение.

Можно ли заменить фланец на другой размер или тип крепления?

Да, изготовим с другим фланцем по вашему образцу или чертежу. Приложите эскиз или присоединительные размеры.

Блок будет работать в масле, а не в воде. Нужно менять материал?

Да, под масло заменим материал оболочки на подходящий. Сообщите среду и температуру, мы подберём сталь.

Моя старая деталь короче на 5 см. Вы можете уменьшить длину?

Да, сделаем блок с нужной длиной по вашему чертежу или образцу. Пришлите точные размеры и фото.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
