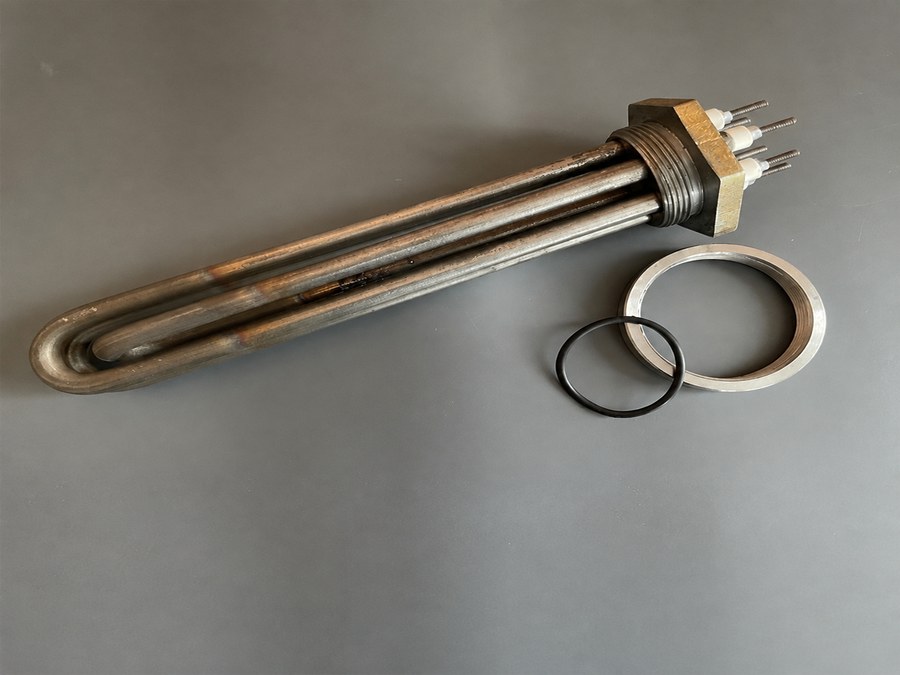

Блок ТЭНБ 6 кВт, 220/380В, нерж. сталь, фланец G2"(59 мм.), фото из каталога

Блок ТЭН · G2 · 6 кВт

Блок ТЭНБ 6 кВт, 220/380В, нерж. сталь, фланец G2"(59 мм.)

123G2 · вид сверху
6 кВт мощность
380 В напряжение
G2 присоединение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбав этом товаре G2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как померить фланец блока ТЭНБ 59 мм

  • Крепление фланца: измерьте диаметр вашего фланца. У данной модели внутренний диаметр 59 мм, резьба G2”.
  • Тип нагревателя: это блок ТЭНБ, а не одиночный ТЭН или ТЭН с ребрами. Сравните общую конструкцию.
  • Выводы контактов: уточните количество и расположение шпилек или клемм. У этого блока выводы под две фазы.
  • Габаритная длина: проверьте длину трубчатой части и общую длину блока. Данная модель 6 кВт.
  • Напряжение и мощность: товар рассчитан на 380 В, 6 кВт. Убедитесь, что ваша старая деталь имеет такие же параметры.

Сфотографируйте блок ТЭНБ 6 кВт с двух сторон

  • Фото старой детали с двух ракурсов: общий вид и крупно фланец с резьбой.
  • Чертеж или эскиз с размерами (диаметр фланца, длина труб, расстояние между выводами).
  • Уточнить напряжение и мощность, если они отличаются от стандартных 380 В и 6 кВт.
  • Сообщить, есть ли на старом блоке маркировка (буквы, цифры, номер модели).
  • Указать, из какого материала сделан фланец и трубки (нержавеющая сталь, медь и т.д.), если это не совпадает с нашей заготовкой.

Сделаем блок ТЭН на 220/380В по вашему образцу

Мы делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину труб, диаметр фланца, материал оболочки (например, для агрессивной среды). Также можем изменить количество ТЭНов в блоке или расположение выводов.

Где ставят блоки ТЭН

Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Также нагреватели используются в промышленных электроводонагревателях для технологических жидкостей, где блок ТЭН вкручивается в бак или котёл через резьбовой фланец. Кроме того, нагреватели применяются в бытовых и промышленных электрокотлах отопления, а также в промышленных электропарогенераторах, где погружной блок ТЭН размещается в рубашке из нержавеющей стали внутри парового бака.

Вопросы

Можно ли сделать этот блок на 220 В?

Да, сделаем. Пришлите желаемую мощность и напряжение, а также фото вашей детали.

Подойдет ли фланец G2” под мое оборудование, если у меня другой шаг резьбы?

Мы можем изготовить фланец с другой резьбой или диаметром. Приложите чертеж или образец старого фланца.

Нужна та же длина труб, но короче на 2 см. Возможно?

Да, сделаем по вашим размерам. Пришлите точную длину от фланца до конца труб или эскиз.

Работает ли этот блок в масле или другой жидкости, кроме воды?

Да, изменим материал оболочки и уплотнения под вашу среду. Сообщите тип жидкости и рабочую температуру.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Заказать
