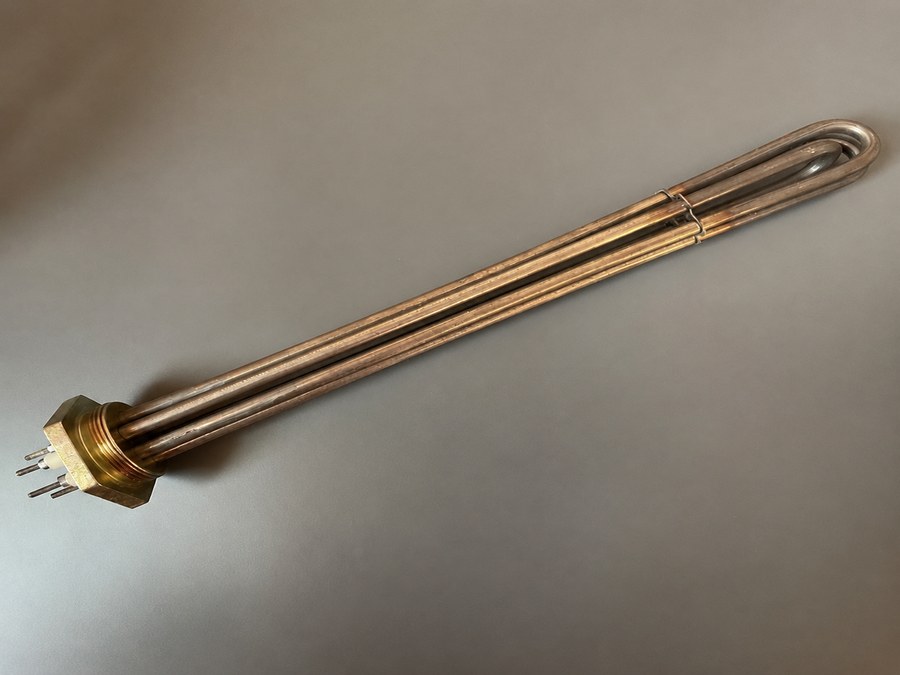

Блок ТЭНБ 15 кВт, 220/380В, нерж. сталь, фланец G2"(59 мм.), фото из каталога

Блок ТЭН · G2 · 15 кВт

Блок ТЭНБ 15 кВт, 220/380В, нерж. сталь, фланец G2"(59 мм.)

123G2 · вид сверху
15 кВт мощность
380 В напряжение
G2 присоединение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбав этом товаре G2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как проверить соответствие по вашей детали

  • Сравните способ крепления: фланец G2" 59 мм. Убедитесь, что диаметр и резьба совпадают с вашим посадочным местом.
  • Проверьте количество и расположение выводов для подключения под напряжение 380 В (три фазы).
  • Измерьте общую длину блока (от фланца до противоположного конца) и длину самой нагревательной части.
  • Уточните мощность: 15 кВт. Если на старой детали указана другая мощность, этот блок не подойдет без пересчета.
  • Материал оболочки нержавеющая сталь. Сравните с материалом вашего старого ТЭН, если он эксплуатировался в агрессивной среде.

Что прислать для изготовления такого же блока

  • Четкое фото старого блока с фланцем, чтобы мы видели взаимное расположение ТЭН и выводов.
  • Фото шильдика или маркировки старой детали, если она сохранилась.
  • Укажите напряжение вашей сети (220 или 380 В) и схему подключения (звезда, треугольник).
  • Если старый блок неисправен, приложите эскиз с размерами: длина трубки, диаметр фланца, межосевое расстояние шпилек.
  • Сообщите среду, в которой работал нагреватель (вода, масло, раствор), для проверки совместимости стали.
  • Для сложных креплений снимите размер резьбы или отверстий на фланце штангенциркулем.

Если нужен нагреватель с другими параметрами

Мы делаем по образцу, фото, чертежу. По заказу меняем длину греющей части, мощность, напряжение, тип фланца или материал оболочки под вашу среду. Для этого пришлите фото старой детали и укажите, что именно нужно изменить.

Где применяют такие нагреватели

Такие нагреватели ставят в промышленных электрокотлах отопления, промышленных электроводонагревателях для технологических жидкостей и промышленных электропарогенераторах. В электрокотлах блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса. В водонагревателях блок ТЭН вкручивается в бак или котёл через резьбовой фланец. В парогенераторах погружной блок ТЭН размещается в рубашке из нержавеющей стали внутри парового бака.

Вопросы

Мне нужно другое напряжение, например 220 В. Вы сделаете?

Да, сделаем. Пришлите фото старого блока и укажите нужное напряжение.

Можно заменить фланец на другой диаметр или тип крепления?

Да, сделаем под ваш фланец. Для этого пришлите его чертеж или фото с размерами.

У меня агрессивная среда, нужен нагреватель из другого материала. Это возможно?

Да, сделаем из материала под вашу среду. Сообщите тип среды и приложите фото старой детали.

Нужна другая длина блока, чтобы влез в мой аппарат. Вы подгоняете?

Да, сделаем нужную длину. Пришлите эскиз с требуемыми размерами и фото посадочного места.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
