Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,4 кВт; можно меньше или больше, примерно от 1,4 кВт до 3,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования

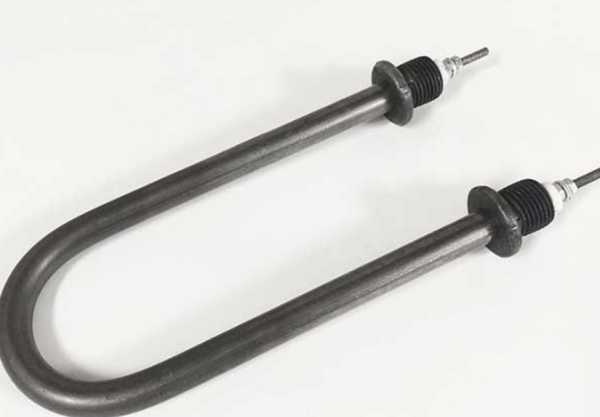

ТЭН 125.06.001: что означают 2,4 кВт и 220 В
Из названия известны код 125.06.001, мощность 2,4 кВт, напряжение 220 В, нагреваемая среда вода и применение для дистиллятора АЭ-10. Для изготовления не хватает размеров трубки, формы гибки, длины холодных зон и данных о креплении.
Код сам по себе не заменяет чертёж: недостающие параметры нужно снять со старого ТЭН или указать на эскизе. Делаем по чертежу, эскизу, образцу.
Как снять длину, холодные зоны и изгиб старого ТЭН
- На остывшем, снятом ТЭН измерьте развёрнутую длину вдоль оси трубки, не по прямой между концами.
- Отметьте места, где заканчиваются контактные стержни и начинается нагреваемая часть. Укажите длину холодных зон с обоих концов, если она различается.
- Перенесите изгибы на эскиз или обведите ТЭН на листе. Отметьте прямые участки и направления изгибов.
Приложите фото рядом с линейкой и отдельно снимите оба конца ТЭН.
Мультиметр: ориентир для ТЭН на 220 В
Отключите снятый ТЭН от проводки и измерьте сопротивление между контактами. По готовому расчёту сопротивление в рабочем режиме составляет 20,2 Ом.
Показание мультиметра на холодном элементе может отличаться от расчётного значения для рабочего режима. Проверка между контактом и оболочкой не заменяет измерение сопротивления изоляции.
Штуцер, гайка, фланец: что проверить на креплении
Снимите размеры тех элементов крепления, которые есть на старом ТЭН:
- Штуцер: укажите тип и параметры резьбы;
- Гайка или фланец: приложите эскиз с размерами и расположением;
- Межосевое расстояние крепёжных отверстий или выводов, если оно важно для установки.
Не подбирайте резьбу и положение крепления на глаз: ошибка может помешать установке в дистиллятор.
Что прислать для изготовления
Пришлите фото маркировки, если она сохранилась, общий вид старого ТЭН, снимки крепления и эскиз с замерами. Укажите, что ТЭН работает в воде и предназначен для дистиллятора АЭ-10.
Где применяют такие нагреватели
Нагреватель устанавливается в камере нагрева судового опреснителя (дистиллятора питьевой воды), где исходная вода доводится до испарения. Такие нагреватели ставят в накопительных водонагревателях (бойлерах) в баке через фланец или резьбовую втулку, а также в стиральных машинах, где элемент закреплён снизу бака через резиновую манжету.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать по старому образцу без маркировки?
Да, делаем по чертежу, эскизу, образцу. Приложите старый ТЭН или эскиз с замерами и фото.
Можно ли сделать другую резьбу штуцера?
По заказу меняем резьбу штуцера. Укажите нужный вариант и приложите размеры или образец.
Можно ли поставить этот ТЭН в другую среду?
В названии указана вода. Для другой среды нужно отдельно проверить совместимость исполнения и условий работы.
Можно ли сделать из нержавейки?
По заказу меняем материал, если он подходит для заданной среды и конструкции. Укажите это в запросе.
