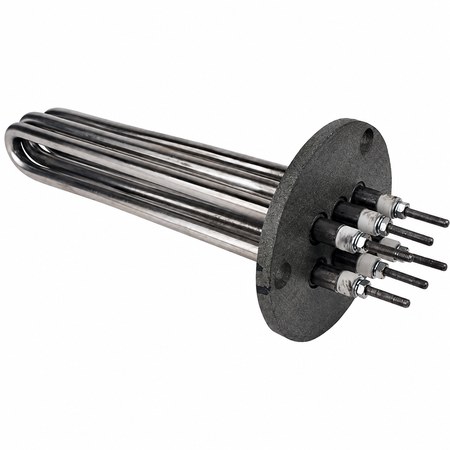

Блок нагревателей ТЭНБ-П-9.0 кВт 220 В (угл. ст.), фото из каталога

Блок ТЭН · 9 кВт

Блок нагревателей ТЭНБ-П-9.0 кВт 220 В (угл. ст.)

123фланец / резьба · вид сверху
9 кВт мощность
220 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сравните общую геометрию с блоком ТЭНБ-П угловой сборки на 9 кВт

  • Сравните общую геометрию: блок угловой сборки, а не линейный.
  • Проверьте тип и расположение крепежа: должно совпадать с отверстиями на вашей плите или кожухе.
  • Убедитесь, что подводящие выводы (клеммы, контакты) по форме и расстоянию между собой такие же.
  • Сверьте общую длину блока и длину выступающей части каждого ТЭНа (до изгиба или до крепежной плиты).
  • Мощность 9,0 кВт и напряжение 220 В должны быть указаны на маркировке старой детали.

Пришлите фото старого блока ТЭНБ-П 220 В с места установки

  • Четкое фото старого блока в сборе с указанием места установки.
  • Фото шильдика или заводской маркировки, если она сохранилась.
  • Эскиз с размерами: габаритная длина, ширина, расстояние между осями крепежа и вылет каждого ТЭНа.
  • Уточнить тип клеммной колодки или длину выводов под наконечник.
  • Указать, требуется ли повторение точного угла изгиба или можно сварить прямую раму.

Изменим конфигурацию крепежной плиты блока ТЭНБ-П 9.0 кВт по образцу

Мы делаем по образцу, фото или чертежу. По заказу меняем конфигурацию крепежной плиты, длину выводов или угол изгиба блока. Также можем изменить шаг расположения ТЭНов, если это позволяет мощность и площадь обдува.

Где ставят блоки ТЭН

Такие нагреватели ставят в промышленные электрокотлы отопления и бытовые электрокотлы отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Также нагреватели этого типа используются в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, где блок ТЭН вкручивается в бак или котёл через резьбовой фланец. Кроме того, они применяются в промышленных электропарогенераторах, где погружной блок ТЭН находится в рубашке из нержавеющей стали внутри парового котла.

Вопросы

Можно ли сделать этот блок на напряжение 380 В?

Да, сделаем. Пришлите фото старого блока и укажите нужную схему подключения (звезда, треугольник).

Подойдет ли этот блок, если у меня другое расстояние между крепежными отверстиями?

Нет, блок изготавливается по вашим размерам. Приложите чертеж плиты или точные замеры.

Можно ли заменить материал оболочки ТЭН для работы в агрессивной среде?

Да, сделаем с подходящей оболочкой. Укажите тип среды и приложите фото старого блока.

Подойдет ли этот блок, если у меня больше или меньше длина выводных концов?

Нет, длина выводов задается под вашу клеммную коробку. Пришлите размер от корпуса до точки подключения.
