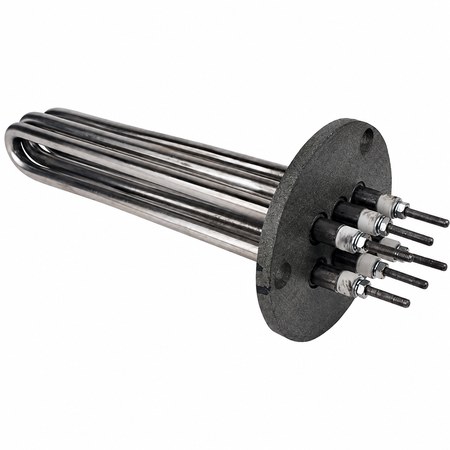

Блок нагревателей ТЭНБ-П-9.0 кВт 220 В (нерж. ст.), фото из каталога

Блок ТЭН · 9 кВт

Блок нагревателей ТЭНБ-П-9.0 кВт 220 В (нерж. ст.)

123фланец / резьба · вид сверху
9 кВт мощность
220 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить блок ТЭНБ-П-9.0 кВт 220 В с деталью

  • Сравните общую длину блока и расстояние между крепёжными отверстиями.
  • Проверьте количество и тип выводов: сколько штуцеров или клемм у вашей детали.
  • Убедитесь, что посадочное место (фланец, резьба, прижим) совпадает по форме и размеру.
  • Сверьте мощность 9 кВт и напряжение 220 В по старой маркировке или паспорту.
  • Подтвердите, что на корпусе блока или в документации указано «ТЭНБ-П-9.0 кВт 220 В (нерж. ст.)» без лишних символов.

Что прислать для заказа блока ТЭНБ-П 9 кВт 220 В

  • Фото старого блока с торца, сбоку и места крепления.
  • Чертеж или эскиз с габаритными размерами (общая длина, межосевое расстояние, диаметр трубки).
  • Количество выводов и их тип (резьба под гайку, клемма, штуцер).
  • Уточнение, что материал трубки должен быть нержавеющий (нерж. ст.), как в названии.
  • Если блок штатно ставился в оборудование, напишите тип и модель этого оборудования.

Если нужен блок ТЭН с другими параметрами, не как ТЭНБ-П-9.0

Делаем по образцу, фото, чертежу. По заказу меняем длину, форму крепления, количество выводов, а также напряжение и мощность под вашу задачу. Для изменений пришлите фото старой детали и требования к новым параметрам.

Где ставят блоки ТЭН

Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Также они используются в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, где блок ТЭН вкручивается в бак или котёл через резьбовой фланец. Кроме того, нагреватели этого типа устанавливают в промышленных электропарогенераторах в виде погружного блока ТЭН в рубашке из нержавеющей стали внутри парового котла.

Вопросы

Можно ли сделать этот блок на напряжение 380 В?

Да, сделаем. Пришлите фото старого блока и укажите нужное напряжение.

Подойдет ли этот блок вместо старого с другой длиной?

Если форма и крепление совпадают, да. Если нет, пришлите чертеж или фото старой детали, сделаем по образцу.

Выполните блок из другого материала, не нержавейки?

Да, сделаем. Для этого в заказе укажите требуемый материал трубки.

Как изменить крепление, если у моего оборудования другой фланец?

Пришлите фото фланца или старого крепления с размерами, сделаем по вашему образцу.
