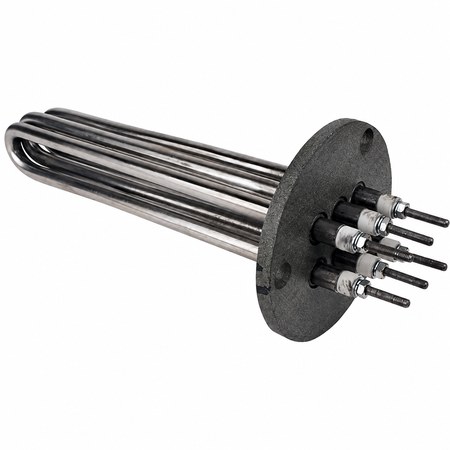

Блок нагревателей ТЭНБ-П-3,0 кВт 220 В (угл. ст.), фото из каталога

Блок ТЭН · 3 кВт

Блок нагревателей ТЭНБ-П-3,0 кВт 220 В (угл. ст.)

123фланец / резьба · вид сверху
3 кВт мощность
220 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Проверка углового блока ТЭНБ-П на 3,0 кВт 220 В

  • Сравните конфигурацию: это угловой блок ТЭН, то есть контактные выводы расположены под прямым углом к нагревательной трубе.
  • Проверьте крепление посадочного узла: резьбовое или фланцевое, диаметр и шаг должны совпадать с вашей старой деталью.
  • Уточните межосевое расстояние труб в блоке: оно должно быть идентично вашему образцу.
  • Сверьте длину труб от плоскости крепления до глухого конца.
  • Убедитесь, что мощность 3 кВт и напряжение 220 В соответствуют вашей задаче.

Что отправить для изготовления блока нагревателей 3,0 кВт

  • Фото вашего старого блока с нескольких ракурсов, включая вид на крепление и контакты.
  • Чертеж или эскиз с указанием межосевых расстояний, диаметра труб и длины.
  • Образец для копирования, если он у вас есть.
  • Информацию о материале труб, если требуется замена (например для работы в агрессивной среде).
  • Уточнение типа и расположения контактных выводов (штекер, наконечник, длину выводов).
  • Если блок устанавливался в конкретную камеру или корпус, пришлите фото места установки.

Замена крепления или длины труб в блоке ТЭНБ-П

Делаем по образцу, фото, чертежу. По заказу меняем конфигурацию крепления, длину труб, материал оболочки под вашу рабочую среду. Мощность и напряжение также корректируем под вашу электросхему.

Где ставят блоки ТЭН

Такие нагреватели ставят в промышленных электрокотлах отопления, промышленных электроводонагревателях для технологических жидкостей и электрокотлах отопления. В этих устройствах блок ТЭН вкручен в бак или корпус через резьбовой фланец.

Вопросы

Мне нужно напряжение 380 В, а не 220 В. Вы сделаете?

Да, сделаем. Пришлите фото вашего образца и укажите требуемое напряжение в заказе.

У меня крепление нестандартное, вы подберете аналог?

Да, подберем под ваше крепление. Приложите фото узла крепления и его размеры.

Нужен блок с длиной труб длиннее, чем в базовом исполнении. Это возможно?

Да, изменим длину под вашу задачу. Укажите в заказе точную длину от крепления до конца трубы.

Моя среда агрессивная (масло, кислота). Выпускаете ли блок в нержавеющей стали?

Да, сделаем в нужном материале. Пришлите описание рабочей среды и фото старого ТЭНа.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
