Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

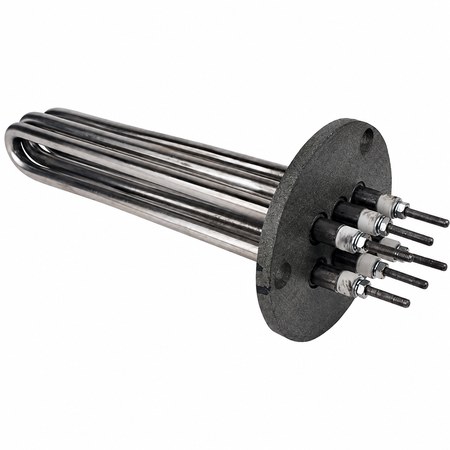

Проверка длины блока ТЭНБ-П-3,0 кВт 220 В
- Сравните общую длину блока с вашим образцом. Длина должна совпадать с учётом крепёжных отверстий и положения выводов.
- Убедитесь, что на старом блоке такая же схема расположения резьбовых шпилек или планок для монтажа. Важны расстояние между ними и диаметр отверстий.
- Проверьте количество и тип выводов: у ТЭНБ-П обычно два концевых вывода под наконечник.
- Уточните мощность и напряжение: на корпусе или в документации должно быть указано 3,0 кВт и 220 В.
- Посмотрите на материал оболочки: нержавеющая сталь (нерж. ст.) должна совпадать с вашим старым нагревателем.
Фото торца с выводами и крепежа для блока 3 кВт
- Фото вашего старого блока с разных сторон, включая торец с выводами и крепёжные элементы.
- Чертёж или эскиз с размерами: общая длина, расстояние между крепёжными отверстиями, диаметр шпилек/планок.
- Уточните, как именно крепился старый блок: на сварку, на резьбу, на хомут. Если есть посадочное место (фланец, паз, кронштейн) сфотографируйте его.
- Сообщите количество нагревателей в блоке и их взаимное расположение (параллельно, последовательно, с зазором).
- Если у вас есть маркировка на старом нагревателе (кроме ТЭНБ-П) или на заводской табличке оборудования, сфотографируйте её.
Изменение длины или мощности блока ТЭНБ-П
Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, мощность, напряжение, форму крепления или количество нагревателей в блоке. Материал оболочки под вашу среду уточняем при заказе.
Где ставят блоки ТЭН
Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Также нагреватели используются в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, где блок ТЭН вкручивается в бак или котёл через резьбовой фланец. Кроме того, нагреватели применяются в электрокотлах отопления бытового, коммерческого и промышленного назначения, где блок ТЭН вкручивается в бак корпуса котла через резьбовое фланцевое соединение.
Вопросы
Можно ли сделать этот блок на другое напряжение, например 380 В?
Да, сделаем под ваше напряжение. Пришлите фото и размеры старого блока, а также укажите нужное напряжение и мощность.
Подойдёт ли блок для моей ванны, если крепление другое (не шпильки, а планка)?
Да, по заказу меняем тип крепления. Пришлите фото вашего посадочного места и размеры крепежа.
Можете сделать блок той же мощности, но короче по длине?
Да, изменим длину под вашу нишу. Пришлите эскиз с требуемой длиной и фото старой детали.
Нужен такой же блок, но из нержавейки для агрессивной среды. Подойдёт ваш материал?
Да, мы используем нержавеющую сталь. Для уточнения пришлите фото среды или описание условий работы нагревателя.
