ТЭН-Миасс
Блок нагревателей ТЭНБ-П-12,0 кВт 220 В (нерж. ст.), фото из каталога

Блок ТЭН · 12 кВт

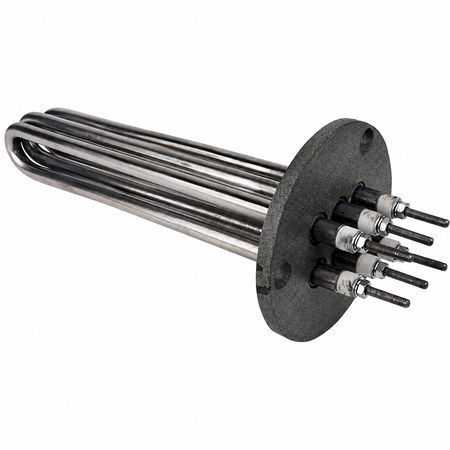

Блок нагревателей ТЭНБ-П-12,0 кВт 220 В (нерж. ст.)

123фланец / резьба · вид сверху
12 кВт мощность
220 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как проверить соответствие вашей детали

  • Сравните общую длину блока и расстояние между крепёжными отверстиями или осями.
  • Убедитесь, что тип и расположение выводов (шпильки, клеммы, их количество) совпадают с вашим оригиналом.
  • Проверьте мощность 12 кВт и напряжение 220 В на маркировке старого нагревателя.
  • Оцените материал оболочки: нержавеющая сталь, если старая деталь была из неё же.
  • Посмотрите на форму блока (прямой, изогнутый) и количество ТЭН в блоке.

Что прислать для заказа именно этого исполнения

  • Фото вашего блока с общей длиной и длиной нагреваемой части.
  • Фото крепёжных отверстий, планки или фланца с размерами.
  • Фото маркировки (если сохранилась) с указанием мощности и напряжения.
  • Чертёж или эскиз с расстояниями между выводами.
  • Уточнить, нужны ли дополнительные отверстия под датчики или клеммную коробку.

Если нужен не точно такой же

Делаем по образцу, фото или чертежу. По заказу меняем длину, мощность, напряжение, материал оболочки, тип и расположение выводов.

Где применяют такие нагреватели

Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Также нагреватели используются в промышленных электроводонагревателях для технологических жидкостей, где блок ТЭН вкручивается в бак или котёл через резьбовой фланец. Кроме того, подобные блоки устанавливают в промышленных электропарогенераторах в качестве погружного блока ТЭН в рубашке из нержавеющей стали.

Вопросы

Блок на 12 кВт 220 В, а мне нужно 380 В. Сделаете?

Да, сделаем под ваше напряжение. Пришлите фото и чертёж старого блока, укажите желаемое напряжение.

У меня крепление не такое, как в стандартном блоке. Можно изменить?

Да, сделаем крепление по вашему образцу. Приложите фото или чертёж узла крепления.

Мне нужно не нержавейка, а другой материал для агрессивной среды.

Да, сделаем из другого материала. Укажите среду и присоединение, мы подберём исполнение.

Длина блока не подходит по месту установки. Укоротите?

Да, сделаем нужную длину. Пришлите точный размер от крепления до выводов.
