Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

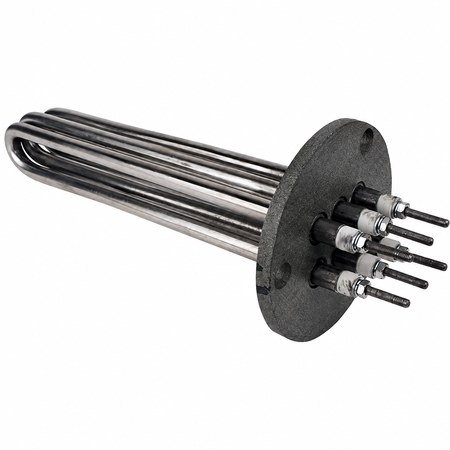

Проверьте длину и межцентровое расстояние вашего блока ТЭНБ-П-12.0 кВт
- Сравните общую длину блока и расстояние между центрами крепёжных отверстий.
- Убедитесь, что количество и расположение выводных контактов совпадает с вашим старым блоком.
- Проверьте форму и шаг оребрения (угол наклона, частоту рёбер), если на вашей детали есть оребрение.
- Сверьте мощность 12 кВт и напряжение 220 В с данными на шильдике или паспорте оборудования.
- Посмотрите на тип крепления: угловое, стальное, с какими отверстиями.
Пришлите фото старого блока ТЭНБ-П со всех сторон для точной копии
- Фото старого блока с трёх сторон (общий вид, вид на выводы, вид на крепление).
- Чертёж или эскиз с основными размерами (межосевое расстояние, общая длина, габариты крепёжной пластины).
- Укажите модель оборудования, в котором стоял этот блок.
- Напишите маркировку или артикул, если они сохранились на детали или корпусе.
- Сообщите, есть ли на старом блоке следы нагара, накипи или коррозии (это поможет уточнить материал).
Изменим длину или расположение выводов на блоке 220 В по вашему образцу
Делаем по образцу, фото, чертежу. По заказу меняем длину блока, расположение выводов, тип крепления (угловое на другое, фланцевое, резьбовое) или материал оболочки под агрессивную среду. Для этого пришлите старую деталь и опишите условия работы.
Где ставят блоки ТЭН
Такие нагреватели ставят в промышленные электрокотлы отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Также они используются в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, где блок ТЭН вкручивается в бак или котёл через резьбовой фланец. Кроме того, нагреватели этого типа устанавливают в промышленные электропарогенераторы, где погружной блок ТЭН располагается в рубашке из нержавеющей стали внутри парового бака.
Вопросы
Можно ли сделать этот блок на другое напряжение, например 380 В?
Да, сделаем. Пришлите фото старого блока, нужное напряжение и мощность.
Подойдёт ли этот блок, если у меня крепление не угловое, а фланцевое?
Нет, для фланцевого крепления нужен другой тип блока. Вы можете заказать у нас блок с вашим типом крепления по образцу.
Можно ли изменить длину этого блока, если мой старый короче или длиннее?
Да, сделаем блок нужной длины. Приложите чертёж или точные размеры вашей детали.
Сделаете такой же блок из нержавеющей стали для работы в агрессивной среде?
Да, сделаем. Укажите при заказе материал, среду и пришлите фото старого блока.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
