ТЭН-Миасс

Трубчатый ТЭН · вода · повтор по образцу

ТЭНы для электрических водонагревателей:

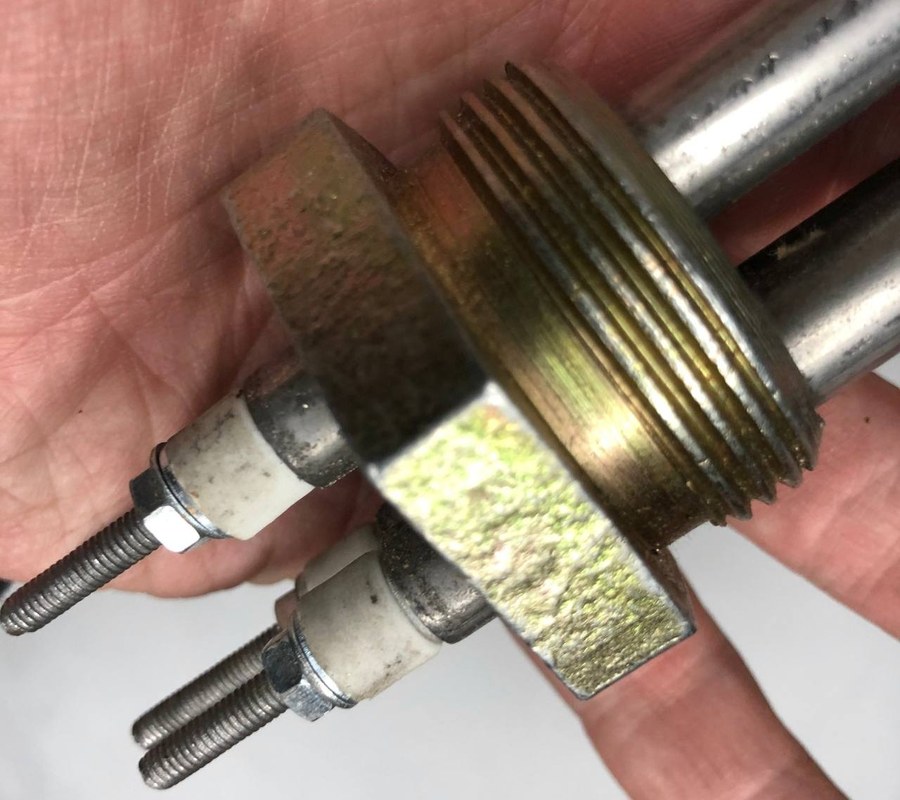

ТЭНы для электрических водонагревателей:, фото из каталога

Сделаем такой же или под ваши размеры

В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностькак у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим

  • Сравните общую длину трубки и расстояние между осями крепежных деталей, если они есть.
  • Проверьте тип и расположение крепежного узла: гайка, прижимная планка или фланец.
  • Уточните способ подвода питания: резьбовые шпильки, плоские клеммы или изолированные провода.
  • Сопоставьте мощность и напряжение, указанные на маркировке старого ТЭНа.
  • Оцените геометрию изгиба: П-образный, W-образный, спиральный или прямой стержень.

Что прислать именно для этого товара

  • Фото старого ТЭНа с линейкой или рулеткой в кадре для оценки длины и диаметра.
  • Четкий снимок места крепления (фланец, резьба, скоба) и контактных выводов.
  • Заводскую маркировку на корпусе или упаковке: буквенно-цифровой код, напряжение, мощность.
  • Модель и бренд оборудования, куда устанавливался нагреватель (бойлер, проточник, теплообменник).
  • Указание рабочей среды: вода, масло, агрессивная жидкость или воздух с обдувом.

Если нужен не точно такой же

Мы делаем по заказу другое напряжение, мощность, длину и форму изгиба. По вашему образцу, фото или чертежу меняем материал оболочки под конкретную среду (например, для щелочного или кислого состава). Для смены крепления или диаметра трубки пришлите эскиз с размерами.

Где применяют такие нагреватели

Такие нагреватели ставят в проточные водонагреватели, накопительные водонагреватели (бойлеры) и промышленные бойлеры для систем горячего водоснабжения в котельных и ЖКХ. В проточном водонагревателе нагреватель находится в небольшой цилиндрической камере внутри корпуса, на пути потока. В накопительном водонагревателе нагреватель устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В промышленном бойлере нагреватель вкручивается в бак через резьбовой штуцер.

Вопросы

Можно ли заказать ТЭН с другим напряжением, чем на старом?

Да, сделаем. Приложите фото оригинального нагревателя и укажите нужное напряжение.

Изменится ли крепление, если длина трубки не совпадает?

Да, по вашим размерам и чертежу изготовим крепеж под имеющийся посадочный узел.

Подойдет ли этот ТЭН для работы в масле или другой среде?

Сделаем по образцу с заменой материала оболочки под вашу среду пришлите фото старой детали и название жидкости.

Возможно ли увеличить мощность при той же длине?

Да, по заказу меняем мощность, для расчета пришлите размеры и напряжение.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
