Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 450 Вт; можно меньше или больше, примерно от 270 Вт до 630 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования

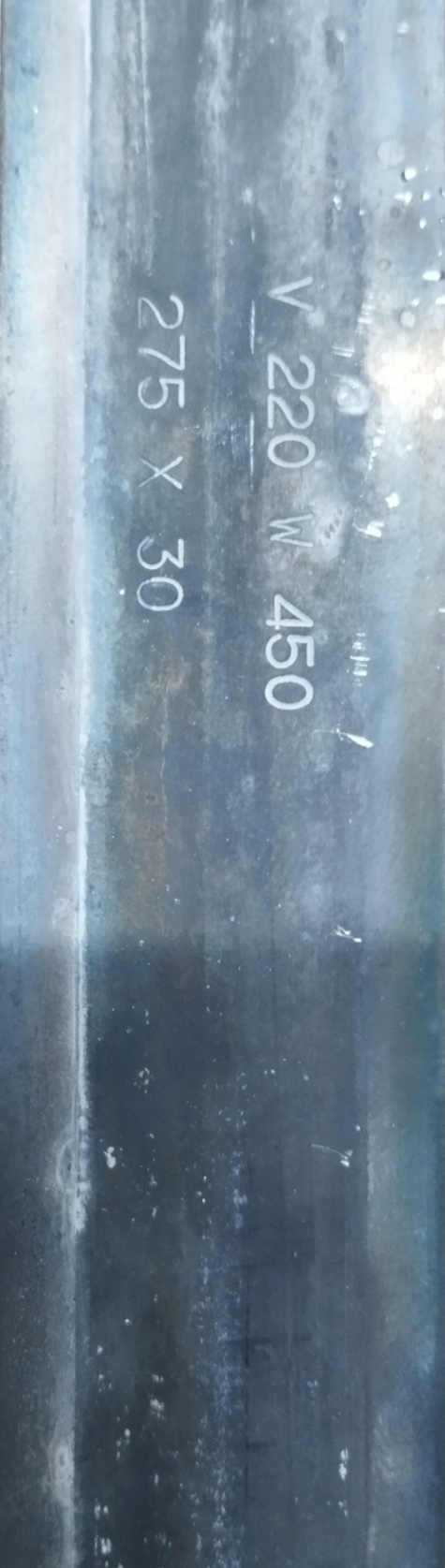

Что уже видно в записи 275×30×4,5, а что нужно уточнить
В названии указаны размерная запись, напряжение 220 В и мощность 450 W. По одной записи неясно, какие именно стороны и точки заданы, а также какая нужна форма.
- Для изготовления уточните трактовку размеров, расположение выводов и способ крепления.
- Если нужен штуцер, укажите его тип и резьбу.
Как описать гибку ТЭН 275×30×4,5
Чтобы повторить контур, приложите эскиз или чертёж и отметьте радиус гиба. В каталогах производителей встречаются ТЭН разных форм, но форму этого изделия по названию определить нельзя.
- Нарисуйте контур и укажите размеры между прямыми участками.
- Обозначьте радиус по оси трубки.
- Покажите выводы и места крепления.
Укажите, от какой линии задан радиус, по оси трубки или по внутреннему краю гиба.
Вода, воздух или масло: среда для ТЭН 450 W
Материал оболочки по названию не указан. У производителей и в каталогах для ТЭН встречаются разные материалы оболочки; выбор связывают со средой и режимом работы.
Для подбора сообщите, будет ли нагреваться вода, воздух или масло, есть ли движение среды и каков её состав. Одного указания «вода» или «воздух» недостаточно, чтобы определить исполнение.
Не используйте ТЭН в среде, для которой не подтверждены материал оболочки и условия работы.
Подключение ТЭН 220 В и расчётный ток 2,05 А
Для этого исполнения в названии указано напряжение 220 В. Готовый расчёт даёт ток 2,05 А, мощность 0,45 кВт и сопротивление в рабочем режиме 107,6 Ом.
Подключение должно соответствовать напряжению сети и учитывать нагрузку. Не подключайте изделие к сети с другим напряжением без согласования исполнения.
Расчётный ток: 2,05 А.
Что прислать для изготовления
Делаем по чертежу, эскизу, образцу. Чтобы уточнить исполнение, приложите фото или схему и укажите:
- Что означают размеры 275×30×4,5;
- Форму, радиус гиба и расположение выводов;
- Рабочую среду и способ крепления;
- Параметры штуцера, если он нужен.
Где применяют такие нагреватели
Такие нагреватели ставят в клеевых ваннах, пресс-формах литья пластика и металла, а также в парогенераторах и гладильных системах. В пресс-формах нагреватель размещают в каналах тела пресс-формы или литейной формы. В парогенераторе он находится в бойлере, отдельной ёмкости для воды.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать другую резьбу штуцера?
По заказу меняем резьбу штуцера. Укажите требуемый тип и параметры на чертеже или эскизе.
Как измерить развёрнутую длину?
Измерьте длину вдоль оси трубки, включая изгибы, а не габарит по прямой. Отметьте начало и конец измерения на эскизе.
Можно ли сделать по старому образцу без маркировки?
Делаем по образцу. Приложите фото и укажите размеры, форму, подключение и среду, в которой работал ТЭН.
Можно ли сделать на другое напряжение?
По заказу меняем напряжение после уточнения требуемой мощности и условий подключения.
