ТЭН-Миасс

Трубчатый ТЭН · маркировка по ГОСТ 13268-88

68развёрнутая длинаBконтактный стержень8,5диаметр0,5мощностьTсреда220напряжение

Тэн для дымогенератора. ТЭН 68 B 8,5/0,5 T220 D154х275мм М14х1,5мм

развёрнутая длина 680 мм
контактный стержень 65 мм
диаметр 8,5 мм
мощность 0,5 кВт
среда Неподвижный воздух и газы выше 450 °C
напряжение 220 В

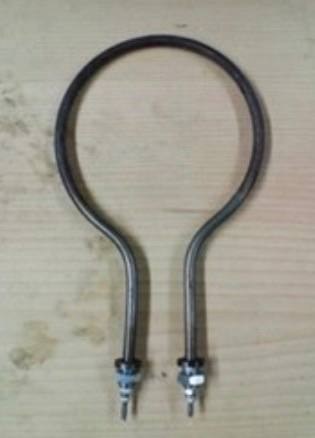

Тэн для дымогенератора. ТЭН 68 B 8,5/0,5 T220 D154х275мм М14х1,5мм, фото из каталога

По маркировке повторим точно

Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:

Длинав этом товаре 680 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкив этом товаре 8,5 мм; можно 8, 9,5 мм
Мощностьв этом товаре 500 Вт; можно меньше или больше, примерно от 300 Вт до 700 Вт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Формав этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба
Штуцерв этом товаре М14х1,5; можно М16х1,5 или фланец
Холодная зонав этом товаре 65 мм; можно 40 мм или 100 мм по ГОСТ 13268-88
Оболочкадля воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своей деталью

  • Сравните общую длину с активной длиной 550 мм.
  • Проверьте тип крепления: в названии указано М14х1,5 мм.
  • Уточните форму и расположение выводов: прямой, без изгибов, резьбовой конец.
  • Сверьте мощность 0,5 кВт и напряжение 220 В.
  • Убедитесь, что среда эксплуатации вашего оборудования допускает рабочее сопротивление 96,8 Ом и ток 2,27 А.

Что прислать для заказа этой детали

  • Фото старого ТЭН с указанием общей длины и размера крепления.
  • Чертеж или эскиз с расстоянием от резьбы до конца трубки.
  • Маркировку или остатки шильдика оборудования.
  • Тип среды, в которой работал нагреватель (вода, масло, воздух, пар).
  • Фото места установки с указанием свободного пространства для монтажа.

Если нужен не точно такой же

Мы делаем по образцу, фото, чертежу. По заказу меняем длину, мощность, напряжение, тип резьбы или материал трубки под вашу среду. Для изменений пришлите те же данные, что и для точной копии, и укажите новые параметры.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. Также они используются в проточных водонагревателях, где размещаются в небольшой цилиндрической камере нагрева внутри корпуса.

Как оформить заказ

  1. Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
  2. Старый нагреватель можно прислать как образец любым удобным способом.
  3. Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
  4. Изготовим и отправим.

Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.

Вопросы

Можно ли сделать с другим напряжением, например 12 В?

Да, сделаем. Для этого укажите нужное напряжение и мощность, а также тип среды.

Подойдет ли этот ТЭН для работы в масле?

Да, мы меняем материал трубки под масляную среду. Пришлите фото старой детали и укажите рабочую температуру.

Можно ли увеличить длину трубки, чтобы нагреватель глубже входил в камеру?

Да, сделаем. Для этого приложите чертеж с новой общей длиной и подтвердите, что резьба М14х1,5 остается.

Возможна ли другая резьба, например 1/2 дюйма?

Да, сделаем. Укажите нужный размер резьбы и пришлите фото посадочного места.
