Трубчатый ТЭН · повтор по образцу

Тэн для аэрогриля zl 220v, 1400w

1,4 кВт мощность
220 В напряжение
220 мм длина
34,6 Ом сопротивление в работе

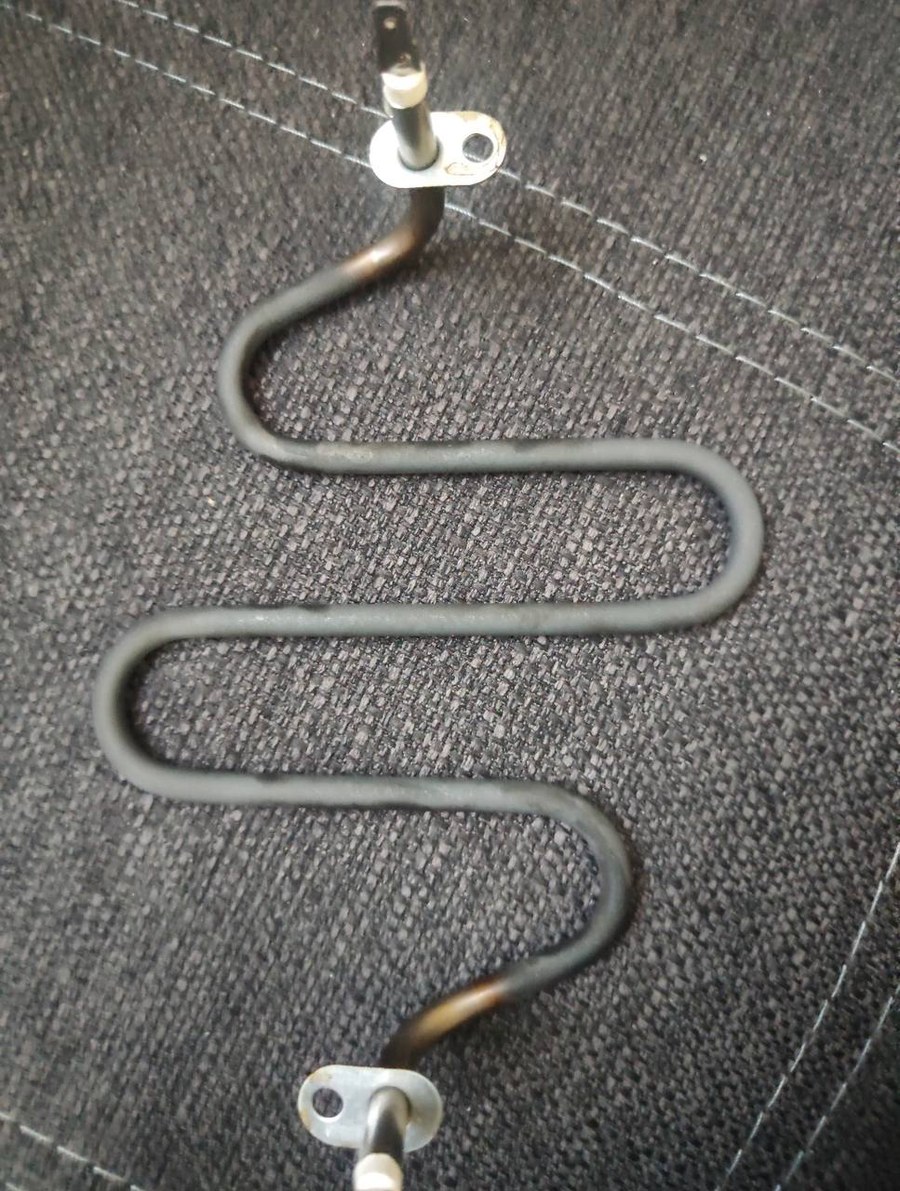

Тэн для аэрогриля zl 220v, 1400w, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 220 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1,4 кВт; можно меньше или больше, примерно от 840 Вт до 2 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим

  • Форма и контур изгиба: совпадает ли расположение трубки с местом в аэрогриле.
  • Крепление: тип и положение фиксатора, прижимной пластины или проушины.
  • Выводы контактов: количество, направление и расстояние между ними.
  • Длина трубки по огибу: сличите со старой деталью по габаритам установки.
  • Мощность и напряжение: 1,4 кВт, 220 В. Сопротивление в рабочем режиме 34,6 Ом, ток 6,36 А.

Что прислать именно для этого товара

  • Фото старого ТЭН с двух сторон (чётко видно изгиб, крепление и выводы).
  • Размеры по огибу или эскиз с расстояниями между центрами крепления.
  • Уточнить тип присоединительных клемм (например, под обжим, под винт).
  • Если есть маркировка на старой детали, укажите её (например, zl 220v).
  • Фото места установки в аэрогриле, если форма сложная или неочевидная.

Если нужен не точно такой же

Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, форму изгиба, тип и расположение крепления, а также материал оболочки под среду работы заказчика. Согласуем мощность и напряжение под вашу задачу.

Где применяют такие нагреватели

Такие нагреватели ставят в аэрогрилях, где кольцевой элемент расположен вокруг вентилятора в съёмной крышке над колбой. Также их используют в духовых шкафах, где открытые трубчатые ТЭН находятся на задней или боковых стенках камеры сверху и снизу. В мини-печах настольного типа нагреватели размещают отдельно сверху и снизу камеры.

Порядок заказа

  1. Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
  2. Старый нагреватель можно прислать как образец любым удобным способом.
  3. Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
  4. Изготовим и отправим.

Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.

Вопросы

Можно ли сделать такой ТЭН на 127 В вместо 220 В?

Да, сделаем. Для этого пришлите фото старой детали и укажите нужное напряжение и мощность.

Подойдёт ли эта деталь, если у меня другое крепление (не такое, как на фото)?

Мы изменим крепление по вашему образцу или чертежу. Приложите фото вашего узла крепления.

Можете увеличить длину трубки на пару сантиметров?

Да, изменим длину и форму изгиба по вашему эскизу. Пришлите размеры с места установки.

Сделаете ТЭН в нержавеющей трубке для влажной среды?

Да, заменим материал оболочки. Укажите среду и приложите фото старого нагревателя.
