Оребрённый ТЭН · движущийся воздух

ТЭН U-образный, воздушный, с оребрением 27-30 мм, длина 900 мм, мощность 4 кВт, диаметр трубки 10 мм

4 кВт мощность

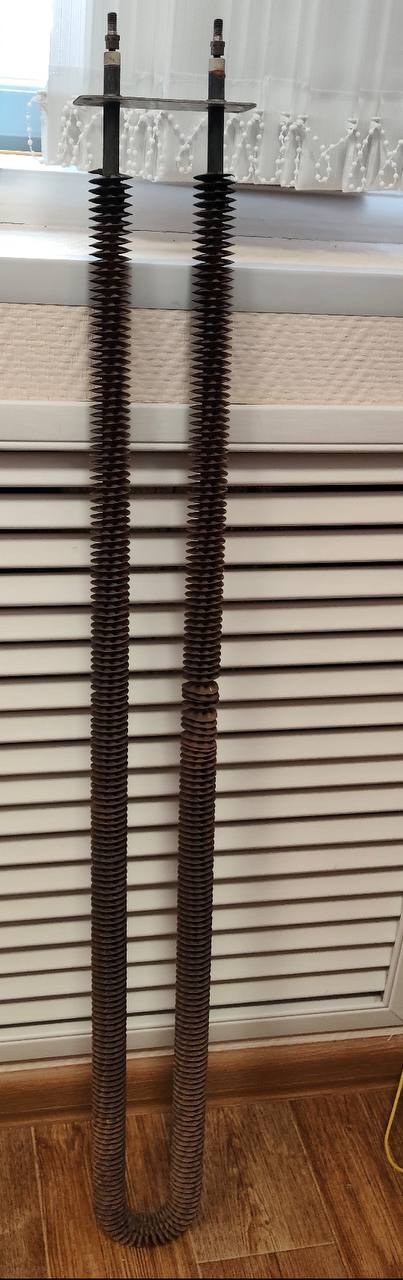

ТЭН U-образный, воздушный, с оребрением 27-30 мм, длина 900 мм, мощность 4 кВт, диаметр трубки 10 мм, фото из каталога

Оребрённый ТЭН: повтор или изменения

Оребрённый ТЭН повторяем по длине, форме и рёбрам или меняем под ваш поток воздуха. Что известно и что можно поменять:

Длинапо вашему калориферу, снимаем со старого ТЭН
Мощностьв этом товаре 4 кВт; можно меньше или больше, примерно от 2,4 кВт до 5,6 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U или W
Оболочкачёрная сталь или нержавеющая
Работатолько в воздухе при обдуве вентилятором

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверка параметров с вашей деталью

  • Форма: U-образный изгиб, проверьте совпадение конфигурации.
  • Оребрение: расстояние между ребрами 27-30 мм, уточните по старому образцу.
  • Длина по трубке: 900 мм, замерьте общую протяженность без учета выводов.
  • Мощность: 4 кВт, указана на маркировке или по расчету.
  • Диаметр трубки: 10 мм, измерьте штангенциркулем.

Данные для запуска изготовления

  • Фото старого ТЭН с двух ракурсов, включая изгиб и расположение ребер.
  • Чертеж или эскиз с размерами: длина, ширина, диаметр трубки, шаг оребрения.
  • Фото крепления: кронштейны, отверстия, способ фиксации в корпусе.
  • Длина выводов (контактных стержней) и их расположение относительно изгиба.
  • Указание питающего напряжения, если требуется пересчет мощности.
  • Уточнение, будет ли обдув и в каком направлении (если это часть системы).

Порядок заказа

  1. Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
  2. Старый нагреватель можно прислать как образец любым удобным способом.
  3. Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
  4. Изготовим и отправим.

Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.

Возможные изменения под ваш проект

Делаем по образцу, фото, чертежу. По заказу меняем длину выводов, шаг оребрения, мощность под другое напряжение, конфигурацию крепления.

Где применяют такие нагреватели

Такие нагреватели ставят в электрокалориферы приточных вентиляционных установок, где оребрённый трубчатый нагреватель размещается в воздуховоде или корпусе калорифера и обдувается осевым или канальным вентилятором. Также они используются в конвекторах, устанавливаясь на пути воздушного потока между нижним воздухозаборником и верхней решёткой. В сушильных камерах для пиломатериала теплогенератор с таким нагревателем в электрических моделях монтируется в воздуховод или корпус.

Вопросы

Можно ли изменить мощность при сохранении длины 900 мм?

Да, сделаем другую мощность. Для этого укажите напряжение и желаемую мощность, мы пересчитаем параметры.

Подходит ли этот ТЭН для агрессивной среды (масло, влага)?

Да, сделаем из материала, стойкого к вашей среде. Пришлите описание среды и фото старой детали.

Можно ли уменьшить или увеличить длину выводов?

Да, изменим длину выводов под ваше крепление. Укажите нужный размер от корпуса до контакта.

Совместим ли он с креплением на резьбу?

Да, сделаем крепление с нужной резьбой или фланцем по вашему образцу. Приложите фото или чертеж узла.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
