Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Параметры для проверки вашего образца
Сравните старую деталь с указанными характеристиками. Совпадение по всем пунктам означает, что товар подходит.
- Мощность 1,5 кВт при напряжении 220-230 В. Сопротивление в рабочем режиме 35,3 Ом, расчётный ток 6,52 А.
- Форма ТЭНа: прямая, изогнутая, П-образная или иная. Сравните геометрию визуально.
- Тип крепления: наличие резьбы, прижимной гайки, фланца или монтажного отверстия. Уточните способ фиксации в плите.
- Выводы контактов: штекер под наконечник, клемма под винт или приварной провод. Длина выводов от корпуса до контакта.
- Общая длина трубки и длина активной (нагреваемой) зоны. Измерьте строго по осям.
Данные для запуска заказа
Для точного изготовления по вашему образцу необходима следующая информация. Приложите её к заказу.
- Фото старой детали с линейкой или штангенциркулем на фоне. Сфотографируйте общий вид и все концы.
- Чертеж от руки с указанием всех габаритных размеров: длина трубки, межосевое расстояние, радиусы гибов.
- Тип выводов и их расположение. Укажите, нужны ли изолированные провода или голые контакты.
- Материал оболочки (нержавейка, черная сталь) и артикул вашей плиты, если он известен.
Возможные изменения под вашу задачу
Делаем по образцу, фото, чертежу. По заказу меняем геометрию трубки, тип и длину выводов, материал оболочки под агрессивную среду, а также крепёжные элементы. Согласуем параметры перед запуском.
Где применяют такие нагреватели

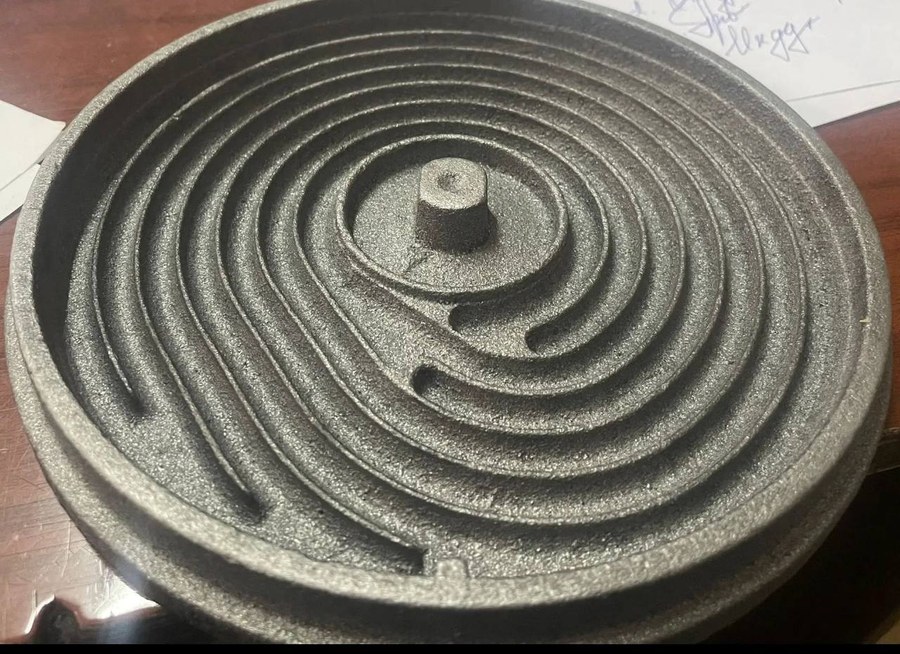

Такие нагреватели ставят в электроплитах и варочных панелях, где они встроены в чугунные диски конфорок или в виде гофрированной ленты по спирали зоны нагрева. Также они используются в духовых шкафах, где располагаются на задней или боковых стенках камеры. В мини-печах настольного типа нагреватели находятся отдельно сверху и снизу камеры.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
У меня другое напряжение, например 380 В. Сделаете такой же ТЭН под него?
Да, сделаем. Пришлите фото и чертеж вашего образца, а в комментарии укажите нужное напряжение и мощность.
Нужно изменить длину трубки или радиус изгиба. Это возможно?
Да, сделаем. Приложите чертеж с новыми размерами или подробное фото с правками на образце.
Моя плита для промышленной кухни, среда агрессивная. Вы сделаете ТЭН в нержавейке?
Да, сделаем. В запросе укажите материал оболочки и приложите фото старого нагревателя.
У меня нестандартное крепление. Вы изготовите ТЭН без крепежа, чтобы я закрепил сам?
Да, сделаем. В чертеже или фото укажите, что крепление не требуется, и приложите образец с вашими доработками.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
