Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,6 кВт; можно меньше или больше, примерно от 960 Вт до 2,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить старую деталь с этим ТЭН

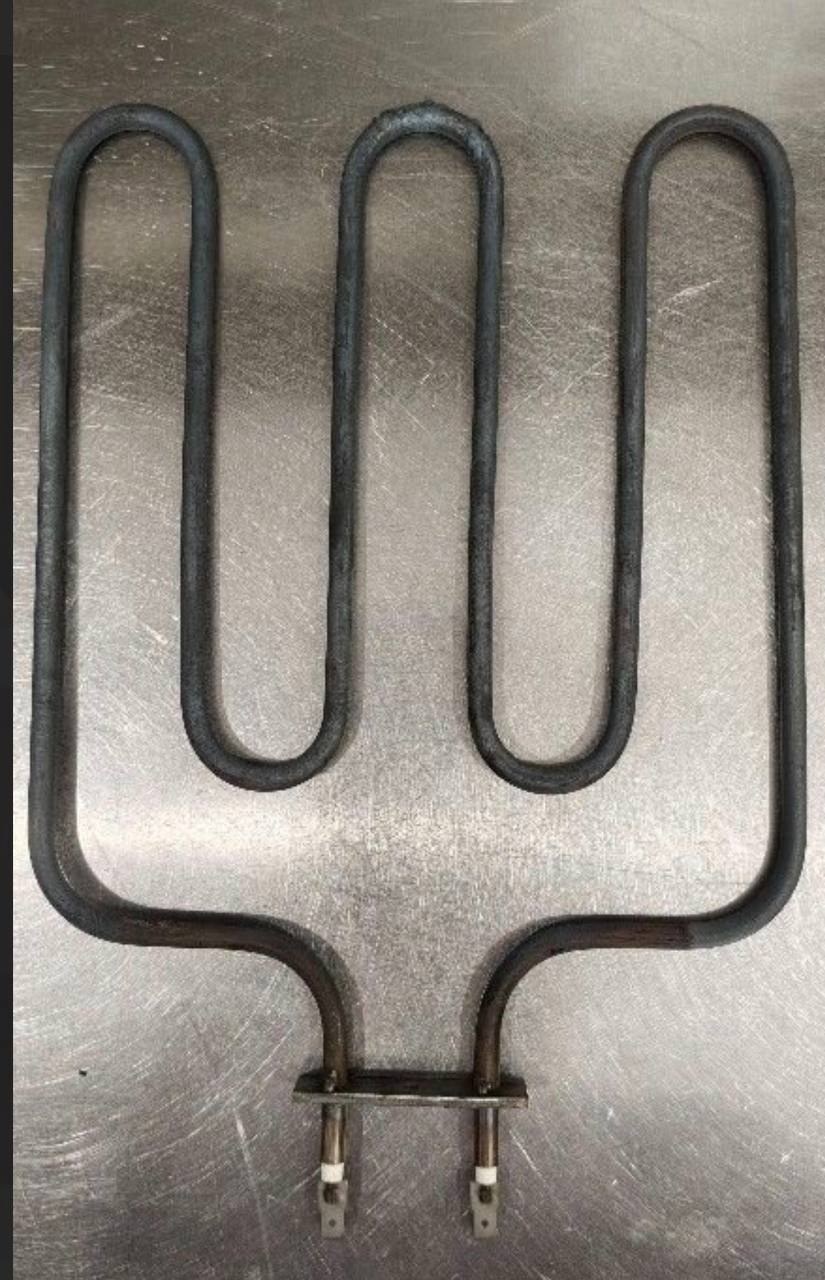

- Сверьте маркировку: на корпусе вашего ТЭН должно быть указано «ASB 1-41666». Если маркировка стерта, сравните габаритную длину и форму (прямой, изогнутый, с резьбой или без) с вашим образцом.
- Убедитесь, что номинальная мощность совпадает: на старой детали или в её документации должно быть значение 1,6 кВт.
- Проверьте напряжение: на вашем ТЭН должно быть указано 220 В. Если надпись отсутствует, ориентируйтесь на расчётные параметры: ток 7,27 А, сопротивление в рабочем режиме 30,2 Ом.
- Сравните тип и расположение выводов (штифты, клеммы, контактные пластины), а также способ крепления (хомут, фланец, резьба, прижимная планка). Форма и размер крепежных элементов должны быть идентичны.
Что нам нужно для точного изготовления
- Приложите к заказу фото вашего ТЭН с трёх сторон: общий вид, крупно крепления и выводов, крупно маркировки (если есть).
- Укажите габаритную длину по прямой (в мм), длину развертки (если деталь изогнута) и диаметр трубки.
- Если на детали есть резьба, сообщите её шаг и диаметр. Если крепление фланцевое, пришлите фото фланца и его размеры.
- Для нагревателя в баке или цилиндре укажите тип среды (вода, масло, воздух). Для воздушных моделей уточните наличие обдува (принудительный или естественный).
- Сообщите, есть ли на ТЭН встроенная защита (термостат, предохранитель), и пришлите схему её подключения.
- Если деталь часть узла (фланец, блок, резьбовая гайка), приложите фото оборудования с указанием места установки.
Если нужен нагреватель с другими параметрами
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину, тип и расположение выводов, материал трубки (для агрессивной среды). Для этого пришлите фото старой детали и укажите, что именно нужно изменить.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), проточные водонагреватели, стиральные и посудомоечные машины. В бойлере ТЭН устанавливают в баке через фланец или резьбовую втулку, в стиральной машине он закреплён снизу бака, а в посудомоечной встроен в проточную часть циркуляционной помпы.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли заказать этот ТЭН на 380 В?
Да, сделаем по вашему образцу или чертежу. Укажите в заказе нужное напряжение.
Подойдет ли этот ТЭН с другой длиной трубки?
Да, изменим длину под ваш бак или канал. Приложите фото и укажите нужный размер.
Сделаете такой нагреватель для масла?
Да, для работы в масле используем материал трубки, стойкий к данной среде. Сообщите тип среды в заказе.
Можно изменить крепление, если на старом оно не подходит?
Да, меняем тип и размер крепления по вашему образцу или эскизу. Пришлите фото нового крепления или чертеж.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
