Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 4 кВт; можно меньше или больше, примерно от 2,4 кВт до 5,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверка совместимости с вашей деталью
Сравните параметры старого ТЭН с этим изделием:
- Форма и крепление. Убедитесь, что конфигурация корпуса совпадает с посадочным местом в грануляторе.
- Длина. Изделие имеет размер 170х180 мм. Проверьте общую длину и длину оребрения (если есть) по вашей детали.
- Выводы. Посмотрите на тип и расположение штырей или клемм. У этого ТЭН выводы под 380 В.
- Мощность и напряжение. На корпусе указано 4000 Вт и 380 В. Сравните с маркировкой вашей детали.
- Расчётные значения. Ток 10,53 А, сопротивление в рабочем режиме 36,1 Ом. Эти цифры можно проверить мультиметром на старой детали.
Данные для заказа по вашему образцу
Чтобы мы изготовили ТЭН для гранулятора 170х180 380v 4000w, предоставьте:
- Фото старой детали с разных ракурсов (общий вид, крепёж, выводы).
- Чертёж или эскиз с размерами и указанием мест под сварку/резьбу.
- Образец в металле (если есть) для точного копирования.
- Маркировку на корпусе или упаковке (если сохранилась).
- Описание среды, в которой работал ТЭН (масло, вода, пар, воздух). Это важно для подбора материала оболочки.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Возможные изменения по вашему заданию
Мы делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, общую длину, тип и расположение крепления, материал трубки под агрессивную среду. Если вам нужна деталь с другими характеристиками, пришлите исходные параметры и желаемые изменения.
Где применяют такие нагреватели

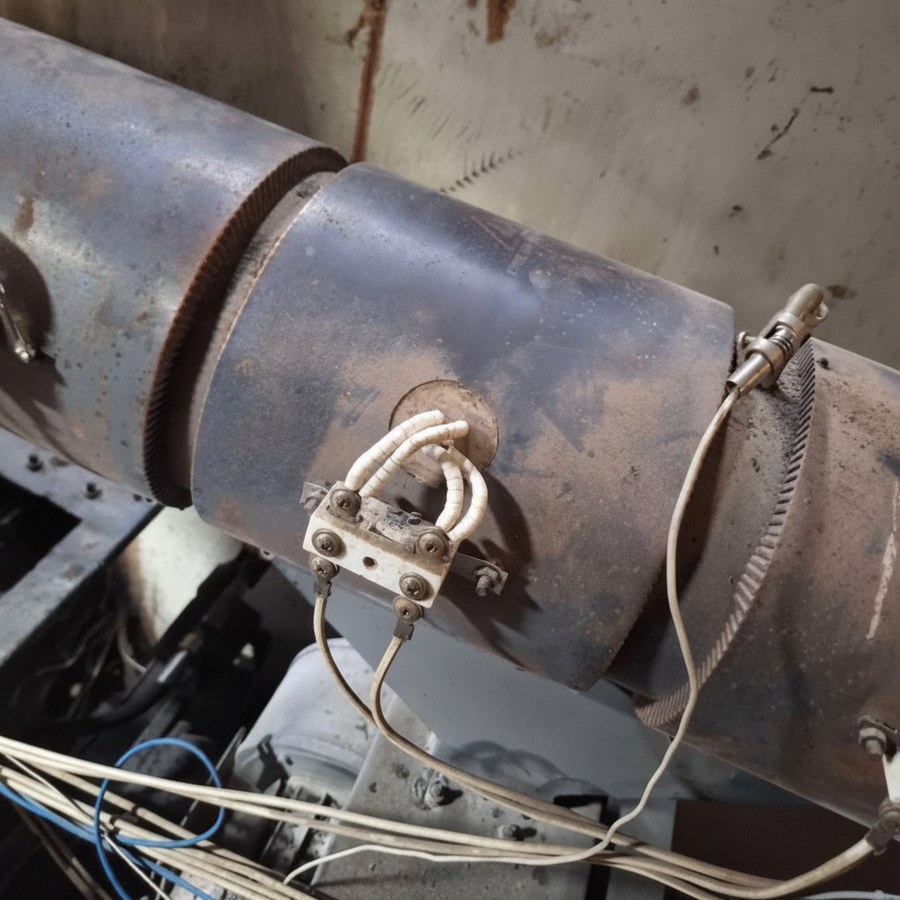

Такие нагреватели ставят в бункерных сушилках гранул для термопластавтоматов. Нагреватель обдува находится внутри бункера-сушилки.
Вопросы
Подойдёт ли этот ТЭН на 220 В, если у меня сеть 380 В?
Нет, это изделие рассчитано на 380 В. Для другого напряжения мы сделаем по заказу - укажите нужные вольты и мощность.
У меня другое крепление (фланец, резьба, хомут). Вы можете сделать такой же, но с моим креплением?
Да, сделаем. Пришлите фото старого крепления или чертёж.
Мне нужно изменить длину, но оставить мощность 4 кВт. Это возможно?
Да, по заказу меняем длину. Для расчёта пришлите нужный размер и подтвердите, что мощность остаётся 4 кВт.
ТЭН будет работать в кислой среде. Вы можете сделать трубку из другого материала?
Да, сделаем с материалом под вашу среду. Укажите тип среды и желаемый сплав (например, нержавейка, титан).
