По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 800 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 3,1 кВт; можно меньше или больше, примерно от 1,9 кВт до 4,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как проверить соответствие вашей детали

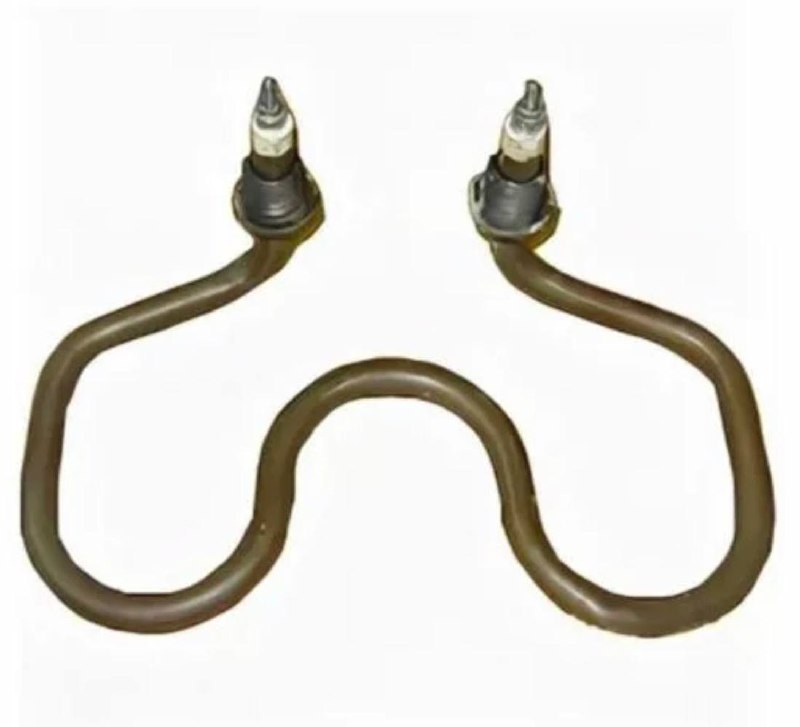

- Сравните форму: данная деталь имеет изгиб «бабочка» для КПЭ-60.
- Измерьте активную длину: расчётная 720 мм.
- Проверьте мощность: маркировка 3,15 кВт (расчёт на 220 В).
- Уточните ток и сопротивление: 14,32 А, 15,4 Ом.
- Сверьте маркировку: «80А 13/3,15 Р 220 № 085». Буквы и цифры в ней означают типоразмер, исполнение и номер партии.
Какие данные прислать для заказа этой детали
- Модель оборудования: КПЭ-60 (бабочка).
- Фото старой детали с маркировкой и общим видом.
- Чертеж или эскиз с размерами (длина, изгиб, расположение контактных стержней).
- Укажите, если нужна точная копия или допускаются изменения.
Как изменить деталь под вашу задачу
Делаем по образцу, фото, чертежу. По заказу меняем длину выводов, материал оболочки, мощность под другое напряжение. Изгиб и способ крепления под вашу камеру - по вашему описанию.
Где применяют такие нагреватели
Такие нагреватели ставят в парогенераторах и гладильных системах, где элемент расположен внутри бойлера для нагрева воды.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли заказать такой же ТЭН, но на другое напряжение?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото маркировки старой детали.
Подходит ли эта деталь для КПЭ-60 с другой датой выпуска, где другое крепление?
Делаем по образцу. Пришлите фото крепёжного узла вашей камеры и чертёж посадочного места.
Если активная длина 720 мм не входит в мой аппарат, вы её измените?
Да, изменим длину. Приложите к заказу чертёж с требуемой длиной и расположением контактных стержней.
Можно ли сделать этот нагреватель из нержавейки для агрессивной среды?
Да, сделаем из другого материала. Укажите среду (жидкость, газ, состав) и пришлите фото старой детали.
