По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 2000 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Штуцер | в этом товаре G1/2; можно G1 или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как проверить соответствие вашей детали

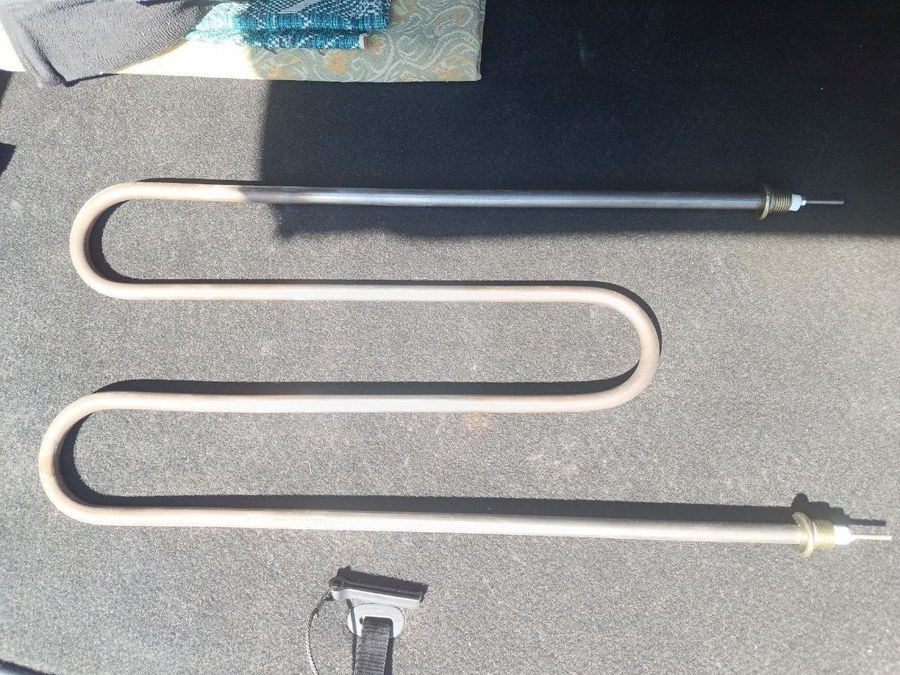

- Сравните маркировку на корпусе старого нагревателя с «ТЭН200А13/3,0т220фе4 L-580 МО-260 шц G1/2». Совпадение кодов означает полную взаимозаменяемость.
- Измерьте общую длину трубки от вывода до вывода. Она должна быть 580 мм.
- Проверьте расстояние между штуцером и концом трубки (монтажный размер). Оно составляет 260 мм.
- Убедитесь, что резьба штуцера G1/2 (полдюйма) и тип выводов «шц» (штуцер).
- Сопоставьте расчётные параметры: мощность 3 кВт, напряжение 220 В, ток 13,64 А, сопротивление 16,1 Ом.
Что прислать для подтверждения заказа
- Фото старого нагревателя с чёткой маркировкой (если она сохранилась) или фото шильдика оборудования.
- Измеренную общую длину (L) и монтажный размер (МО) в миллиметрах.
- Тип и размер крепежа (указать резьбу G1/2, если она читается).
- Фото места установки и выводов (штуцер, штекер, клемма) для исключения ошибки.
- Если нагреватель устанавливался в конкретную модель аппарата, укажите марку и модель оборудования.
Если нужен нагреватель с другими параметрами
Делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, общую длину и монтажный размер, тип выводов, материал корпуса под вашу среду. Пришлите старый нагреватель или его замеры, и мы изготовим деталь под вашу задачу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях и стиральных машинах. В накопительном водонагревателе элемент устанавливается в бак через боковой или нижний фланец. В проточном водонагревателе он располагается в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли сделать этот ТЭН на 380 В?
Да, сделаем. Пришлите желаемую мощность и фото старого нагревателя, подберём под вашу сеть.
Подойдёт ли он, если у меня крепление не G1/2, а фланец?
Нет, этот нагреватель со штуцером G1/2. Если нужно другое крепление, пришлите чертёж или фото фланца, сделаем по вашему образцу.
Можно ли его сделать длиннее на 50 мм?
Да, сделаем. Укажите нужную общую длину и монтажный размер, мы изменим деталь по заказу.
А если мне нужна нержавейка для агрессивной среды?
Да, сделаем. Пришлите описание среды и фото старого нагревателя, подберём подходящий материал корпуса.
