По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 2400 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 10 мм; можно 9,5, 11 мм |
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверка соответствия: форма, крепление, размеры
Сверьте параметры вашей детали с указанными ниже. Это поможет убедиться, что мы изготовим точную замену.

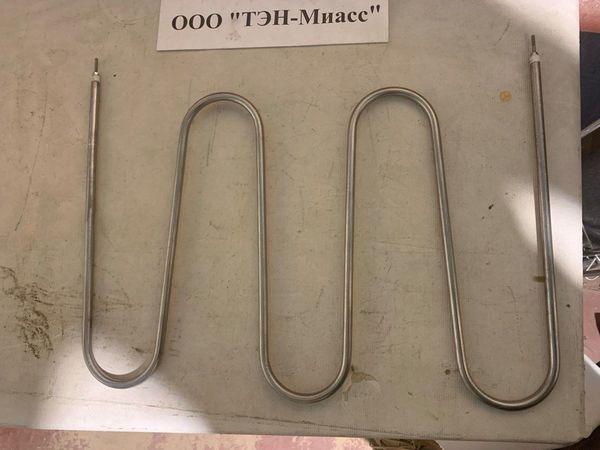

- Маркировка: Сверьте код «ТЭН 240 А10/1,5 Т 220» с обозначением на вашем нагревателе или в документации.
- Габаритная и активная длина: Активная длина по расчёту 2320 мм. Сравните с длиной трубки вашего ТЭНа.
- Мощность и напряжение: Расчётная мощность 1,5 кВт, напряжение 220 В. Уточните эти параметры на старой детали.
- Тип и выводы: Обратите внимание на форму трубки и расположение контактных стержней. Наш нагреватель повторяет геометрию по вашему образцу.
- Крепление и среда: Укажите тип крепления (резьба, фланец, хомут) и рабочую среду (вода, масло, воздух). Для этого ТЭНа расчётная удельная нагрузка 2,06 Вт/см².
Данные для запуска вашего заказа
Чтобы мы изготовили деталь без ошибок, пришлите следующую информацию и материалы.
- Фото старого ТЭНа с трёх ракурсов (общий вид, место крепления, выводы).
- Чёткое фото шильдика или маркировки вашего оборудования.
- Эскиз или чертёж с указанием длины по прямой, расстояния между осями изгибов и общей длины развёртки.
- Если деталь нестандартная, приложите образец для обмера.
- Укажите рабочую среду и температуру, если они отличаются от стандартных (вода до 95°C).
Возможные изменения под вашу задачу
Мы делаем по образцу, фото или чертежу. По заказу меняем геометрию изгиба, длину выводов, тип крепления или мощность в пределах допустимой нагрузки. Для этого пришлите уточняющие данные из раздела выше.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере нагреватель устанавливают в баке через боковой или нижний фланец, в проточном водонагревателе - в небольшой цилиндрической камере нагрева внутри корпуса, а в стиральной машине - снизу бака через резиновую манжету.
Вопросы
Можно ли сделать такой же ТЭН на 380 В?
Да, сделаем. Пришлите фото вашего оборудования и желаемую мощность, мы рассчитаем параметры под ваше напряжение.
У меня другое крепление, не такое, как на фото. Вы изготовите под мой фланец?
Да, сделаем по вашему образцу крепления или чертежу. Приложите фото или эскиз.
Мне нужна другая активная длина, короче или длиннее. Это возможно?
Да, изменим длину. Сообщите необходимый размер или пришлите старую деталь для обмера.
Нагреватель будет работать в масле, а не в воде. Вы сделаете такой же?
Да, сделаем. Укажите среду и температуру в заказе, чтобы мы скорректировали нагрузку и материал оболочки.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
