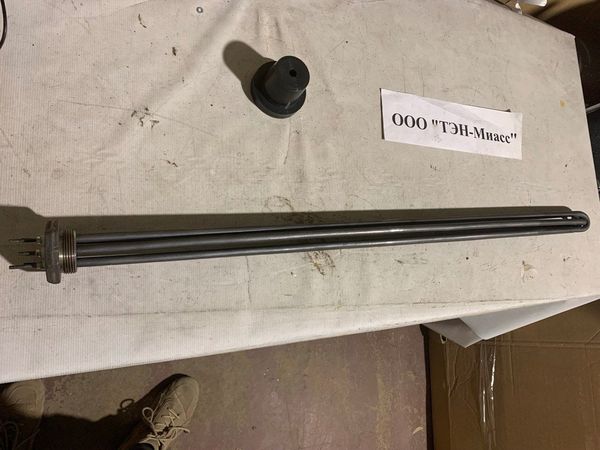

Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим образцом
- Сличите форму блока и расположение монтажных мест. Ваш образец может быть прямым, изогнутым или с фланцем.
- Проверьте тип и количество выводов. В названии указано «Блок» - уточните, сколько ТЭН в сборе.
- Измерьте общую длину блока и длину трубчатой части. Отклонение по длине - причина для отдельного заказа.
- Сверьте мощность и напряжение, если они нанесены на старую деталь или указаны в вашей заявке.
- Посмотрите, есть ли рёбра, насечка или обдув - если на старом блоке их нет, то и в заказе их быть не должно.
Что прислать для заказа
- Фото старого блока с линейкой или рулеткой на фоне. Важны общий вид, расположение выводов и крепёжных отверстий.
- Схематичный рисунок от руки с проставленными длинами, расстояниями между осями и диаметрами.
- Если блок был частью агрегата - фото посадочного места и способа фиксации (фланец, скоба, приварная пластина).
- Указание напряжения сети, к которой подключали старый блок, и желаемой мощности.
- Если маркировка сохранилась - продублируйте её текстом.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину трубчатой части, количество ТЭН в блоке, мощность, напряжение, тип крепления и материал оболочки под условия вашей среды.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленные электрокотлы отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Нагреватели также устанавливают в ванны длительной пастеризации молока, где блок ТЭН работает в водяной рубашке ванны, нагревая воду рубашки, которая через стенку передаёт тепло продукту. Кроме того, блок ТЭН применяется в твердотопливных котлах как врезной резьбовой блок, который устанавливается в штатную бобышку котла или в обвязку.
Вопросы
Мне нужно напряжение 380 В, а у моего образца было 220 В. Вы сделаете?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото старого блока.
Длина блока из моего чертежа на 50 мм больше, чем у образца. Это выполнимо?
Да, выполнимо. Приложите к заказу чертёж с новой длиной и фото посадочного места.
Мне нужно крепление не под фланец, а под приварку. Это возможно?
Да, возможно. Укажите в примечании тип крепления и пришлите фото места установки.
Блок будет работать в агрессивной среде. Сделаете из другого материала?
Да, сделаем. Напишите среду (состав, температура) и приложите фото образца с размерами.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
