По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1480 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить с вашей деталью

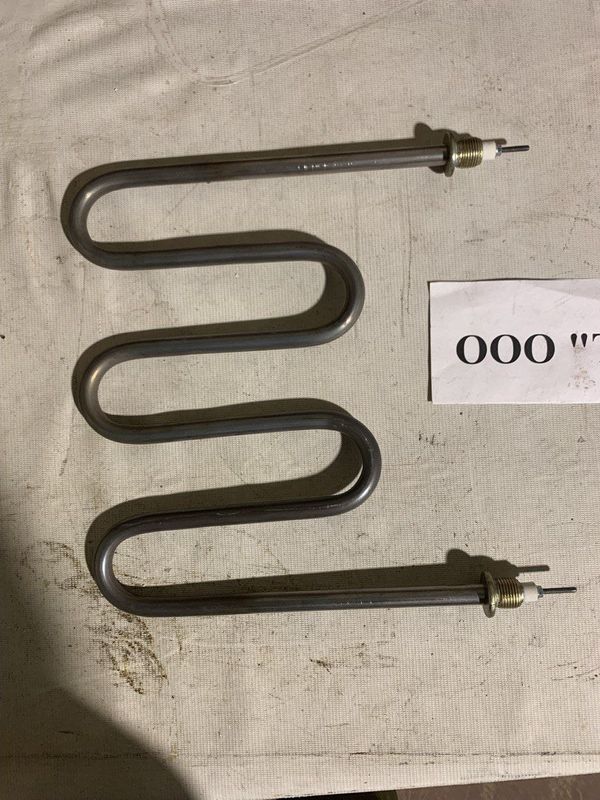

- Сравните маркировку на корпусе: ищите сочетание «ТЭН 148 А13/2.0 Т 220». Если маркировка стёрта, сверьте параметры ниже.
- Проверьте активную длину (нагреваемая часть): расчётная длина 1400 мм. Измерьте по прямой части трубки между загибами.
- Убедитесь, что мощность 2 кВт и напряжение 220 В. Расчётный ток 9,09 А, сопротивление в рабочем режиме 24,2 Ом.
- Посмотрите на выводы: у этой модели штуцер под ключ (резьба А13). Форма крепления должна совпадать с вашей старой деталью.
- Оцените удельную нагрузку: 3,5 Вт/см² на площади 572 см². Это параметр для вашей среды, если старый ТЭН работал в тех же условиях.
Что прислать для заказа этой детали
- Фото старого ТЭНа с маркировкой или её фрагментом.
- Фото места установки и крепления (фланец, хомут, гайка).
- Эскиз с размерами: общая длина, расстояние между осями загибов, диаметр трубки, шаг резьбы на выводе.
- Уточните среду (вода, масло, воздух) и температуру, если это не стандартный нагрев.
- Если есть чертёж от производителя оборудования, приложите его.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, тип крепления, материал оболочки под вашу среду. Для изменений пришлите старую деталь или её фото с указанием, что именно нужно скорректировать.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент размещается в баке через боковой или нижний фланец либо через резьбовую втулку. Они также используются в проточных водонагревателях, устанавливаясь в небольшой цилиндрической камере нагрева внутри корпуса, и в стиральных машинах, где закрепляются снизу бака через резиновую манжету.
Вопросы
У меня другое напряжение сети. Вы сделаете такой ТЭН на 380 В?
Да, сделаем. Пришлите фото старой детали и укажите нужное напряжение.
Мне нужно другое крепление, не штуцер А13. Это возможно?
Да, сделаем. Приложите чертёж или фото вашего узла крепления.
Активная длина вашего ТЭНа 1400 мм, а мне нужно 1200 мм. Вы укоротите?
Да, сделаем нужную длину. Укажите её в заказе или приложите эскиз.
Моя среда агрессивная. Вы сделаете ТЭН в другом материале?
Да, сделаем. Сообщите тип среды и температуру, мы подберём материал оболочки.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
