Форма Тэна: Спираль, диаметр намотки 10 мм, шаг намотки 4 мм

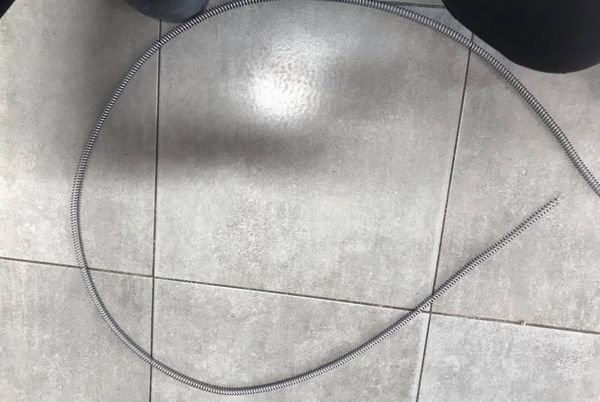

Спиральный нагревательный элемент с диаметром намотки 10 мм и шагом 4 мм ставится в узлы, где нужен компактный нагрев по длине: пресс-формы, горячеканальные системы, цилиндрические посадочные места, воздухонагреватели и отдельные камеры с ограниченным монтажным пространством. По фото это открытая витковая спираль без фланца, без резьбовых штуцеров и без контактных стержней, значит элемент рассчитан на встраивание в посадку или на намотку по заданному контуру, а не на классический фланцевый монтаж.

Такие ТЭНы применяются для нагрева металлических поверхностей, газов и воздушных потоков, а также в оснастке литьевого и лабораторного оборудования. Для спиральных нагревателей типичны длина развертки от 210 до 1950 мм, мощность до 700-1400 Вт в зависимости от исполнения, а параметры навивки обычно задают по наружному диаметру, шагу и числу витков. Для спирали с намоткой 10 мм диаметр и шаг укладываются в типовую геометрию витковых нагревателей, где важны плотность укладки и равномерность теплового поля.

Исполнение обычно выполняют из нихромовой или аналогичной нагревательной проволоки с жаростойкой изоляцией и наружной защитой в виде открытой витковой навивки либо в металлизированном кожухе, если нужна механическая защита. По конструкции такой элемент работает на теплопередачу с большой площадью контакта, поэтому его ставят там, где требуется быстрый прогрев цилиндрической поверхности или воздушного канала. Для подбора и замены обычно фиксируют мощность, напряжение, длину, диаметр навивки 10 мм и шаг 4 мм, после чего изготавливают копию по этим размерам.
