Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3,5 кВт; можно меньше или больше, примерно от 2,1 кВт до 4,9 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Промышленный ТЭН 380В 3,5 кВт (43 Ом)
- Напряжение и мощность: 380 В, 3,5 кВт. Проверьте маркировку старой детали. Если указано «380В» и мощность в диапазоне 3 3,5 кВт, параметры совпадают.

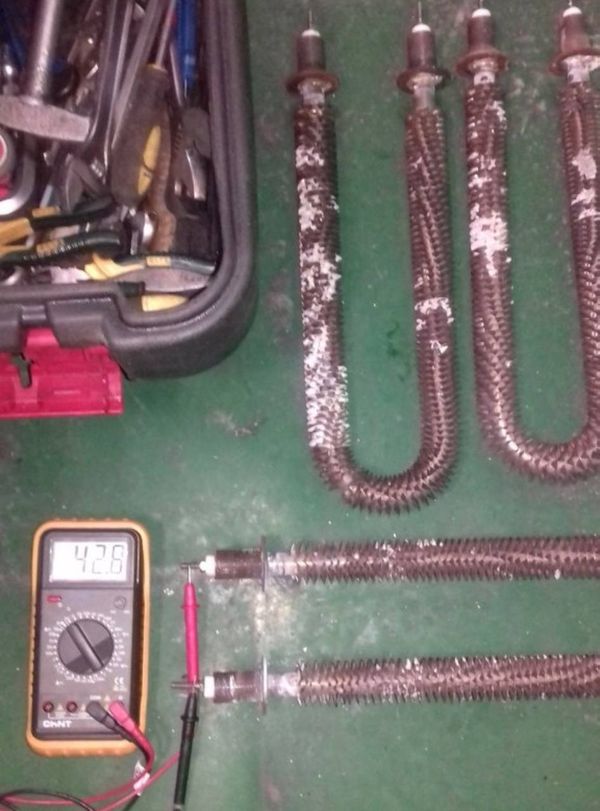

- Сопротивление: в рабочем режиме 41,3 Ом. Измерьте сопротивление старого ТЭНа мультиметром в холодном состоянии. Если значение близко к расчётному, элемент подходит.
- Форма и крепление: сравните конфигурацию корпуса, тип и расположение крепёжных элементов (фланец, резьба, скоба, хомут). У вашей детали может быть иная геометрия.
- Выводы и длина: уточните количество и тип выводов (штуцер, клемма, резьба). Измерьте общую длину корпуса и расстояние между креплениями.
- Назначение: в названии указано «для промышленного использования». Убедитесь, что старая деталь применялась в аналогичных условиях (сухой нагрев, жидкость, обдув).
Что прислать для изготовления этой детали
- Фото старого ТЭНа с разных сторон (общий вид, крепление, выводы).
- Чертёж или эскиз с основными размерами (длина, диаметр, шаг резьбы, расстояние между осями креплений).
- Измеренное сопротивление (Ом) или ток (А) при подаче напряжения.
- Маркировку, если сохранилась хотя бы часть (напряжение, мощность, буквенный код).
- Описание среды (воздух, вода, масло, агрессивная жидкость) и рабочей температуры, если это влияет на материал оболочки.
Если нужен не точно такой же
Мы делаем по образцу, фото, чертежу. По заказу меняем конфигурацию корпуса, тип крепления, длину, количество и расположение выводов. Материал оболочки и мощность подбираем под вашу среду и напряжение.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях и парогенераторах. В накопительном водонагревателе нагреватель устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В парогенераторе нагреватель размещается в бойлере, отдельной ёмкости для воды.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Мне нужно напряжение 220В, а не 380В. Вы можете сделать такой же ТЭН на 220В?
Да, сделаем на 220В с пересчётом мощности. Пришлите фото старого ТЭНа и укажите желаемую мощность.
Подойдёт ли этот ТЭН для нагрева масла?
По заказу изменим материал оболочки под вашу среду. Приложите к заказу описание среды и рабочую температуру.
Мне нужно другое крепление, не такое, как на фото. Вы сделаете?
Да, сделаем по вашему чертежу или образцу крепления. Пришлите эскиз или фото узла крепления.
Можно ли заказать такой же ТЭН, но длиннее на 50 мм?
Да, изменим длину под ваш бак или камеру. Укажите нужный размер и приложите чертёж посадочного места.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
