Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 350 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 500 Вт; можно меньше или больше, примерно от 300 Вт до 700 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим

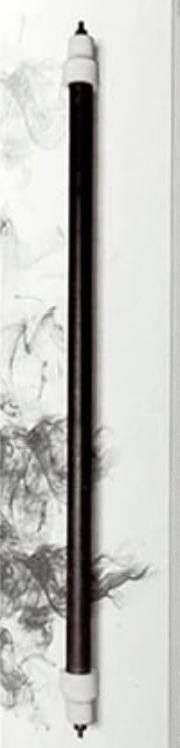

- Общий вид и форма. Сравните, что это прямой гладкий ТЭН без ребер, овалов и дополнительных изгибов. Ваш образец должен быть такой же прямой трубкой.
- Длина и диаметр. Проверьте полную длину 350 мм и рабочую длину (активная зона нагрева) 330 мм. Диаметр трубки должен быть 12 мм.
- Крепление и выводы. Осмотрите, как закреплен старый ТЭН (например, прижимная гайка, скоба, приварная пластина). Посмотрите, как расположены контактные стержни (с одной стороны или с двух, их длина, наличие резьбы под гайку). Наш товар поставляется с креплением и выводами по вашему образцу.
- Мощность. Номинальная мощность этого нагревателя 0,5 кВт. Сверить можно по маркировке на старой детали или по вашему паспорту оборудования.
Что прислать именно для этого товара
- Фото старого ТЭН с двух сторон (общий вид и крупно выводы).
- Фото места установки (кожух коптильни, стенка, крепежный узел).
- Замер полной длины и рабочей длины (расстояние между краями активной зоны нагрева).
- Указать, к какому напряжению подключается (например, 220 В).
- Если есть шильдик оборудования или маркировка на старом ТЭН, сфотографируйте его.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Если нужен не точно такой же
Мы делаем по образцу, фото, чертежу. По заказу меняем длину, мощность, форму крепления, а также материал оболочки. Пришлите фото старой детали и условия работы, чтобы мы подобрали исполнение под вашу задачу.
Где применяют такие нагреватели
Такие нагреватели ставят в термодымовых камерах (коптильнях) в качестве электрических ТЭНов нагрева камеры и отдельного ТЭНа парогенератора, включаемого в режиме «варка». Также их используют в накопительных водонагревателях (бойлерах), где нагреватель устанавливается в баке через боковой или нижний фланец. Кроме того, нагреватели данного типа применяются в проточных водонагревателях в небольших цилиндрических камерах нагрева внутри корпуса.
Вопросы
У меня другое напряжение, не 220 В. Вы сделаете такой ТЭН?
Да, сделаем. Пришлите фото вашего старого нагревателя и укажите нужное напряжение вольт.
Мне нужно другое крепление, не такое, как на фото у вас. Это возможно?
Да, сделаем по вашему образцу. Приложите фото крепежного узла со старой детали.
Рабочая среда не воздух, а рассол или масло. Вы можете изменить материал трубки?
Да, сделаем из подходящего материала. Сообщите состав среды и рабочую температуру, а также пришлите фото старого ТЭН.
Нужна другая длина, 400 мм. Вы отрежете и переделаете?
Да, сделаем по вашему размеру. Пришлите чертеж или замеры старого нагревателя.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
