Оребрённый ТЭН: повтор или изменения
Оребрённый ТЭН повторяем по длине, форме и рёбрам или меняем под ваш поток воздуха. Что известно и что можно поменять:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим

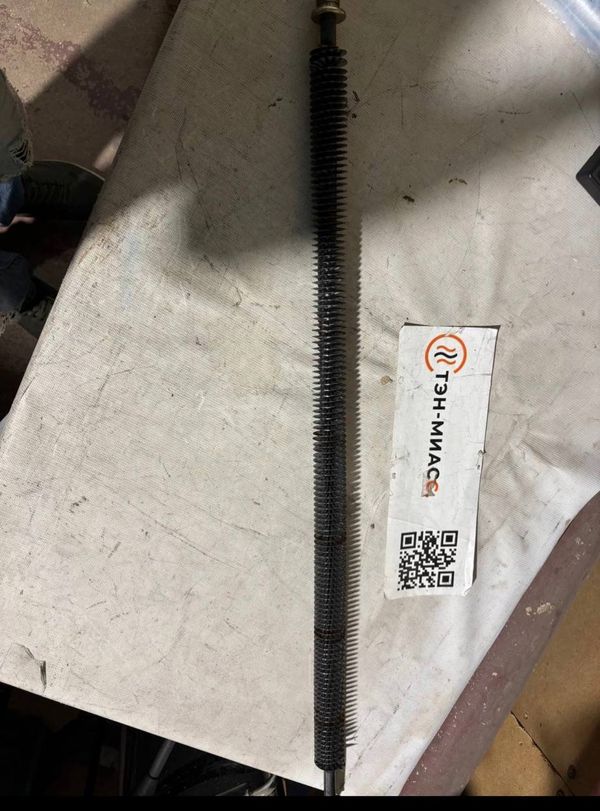

- Сравните маркировку на корпусе: «ТЭНР 82 А13/1,5 О 220 Ф-1». Она должна совпадать с вашей деталью.
- Измерьте активную длину (нагреваемая часть с рёбрами): расчётная 740 мм. Проверьте штангенциркулем.
- Посчитайте сопротивление в рабочем режиме: 32,3 Ом (при 220 В). Это значение для проверки омметром.
- Осмотрите крепление: штуцер с одной стороны G1/2. Убедитесь, что резьба подходит к вашему оборудованию.
- Сверьте мощность: 1,5 кВт при напряжении 220 В. Ток в работе 6,82 А.
Что прислать именно для этого товара
- Фото старого нагревателя с чёткой маркировкой (если сохранилась).
- Фото штуцера и места установки (чтобы подтвердить тип резьбы G1/2).
- Чертеж или эскиз с указанием активной длины (если она отличается от расчётной 740 мм).
- Фото оборудования, в котором стоял ТЭН (для понимания геометрии крепления).
- Указать, есть ли обдув или контакт с жидкостью (если среда агрессивная, это повлияет на материал).
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину активной части, тип резьбы, мощность под другое напряжение или материал трубки под среду.
Где применяют такие нагреватели
Такие нагреватели ставят в конвекторах, электрокалориферах приточных вентиляционных установок и в расстоечных шкафах. В конвекторе оребрённый трубчатый нагреватель располагается на пути воздушного потока между нижним воздухозаборником и верхней решёткой. В электрокалорифере он находится в воздуховоде или корпусе калорифера и обдувается осевым или канальным вентилятором. В расстоечном шкафу нагреватель используется для горячего воздуха камеры и для воды в ванночке для поддержания влажности.
Вопросы
Можно ли заказать этот ТЭН на напряжение 380 В?
Да, сделаем. Пришлите желаемую мощность и длину, пересчитаем параметры.
У меня резьба G3/4, а не G1/2. Вы сделаете такой же с другим штуцером?
Да, сделаем. Приложите к заказу чертёж или фото резьбовой части.
Нужна активная длина 800 мм вместо 740 мм. Это возможно?
Да, сделаем. Укажите в заказе новую длину и проверьте, поместится ли она в ваше оборудование.
Нагреватель будет работать в масле. Вы можете сделать его из другого материала?
Да, сделаем. Для масла подберём материал трубки, пришлите фото среды и условия эксплуатации.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
