Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим: параметры для замены

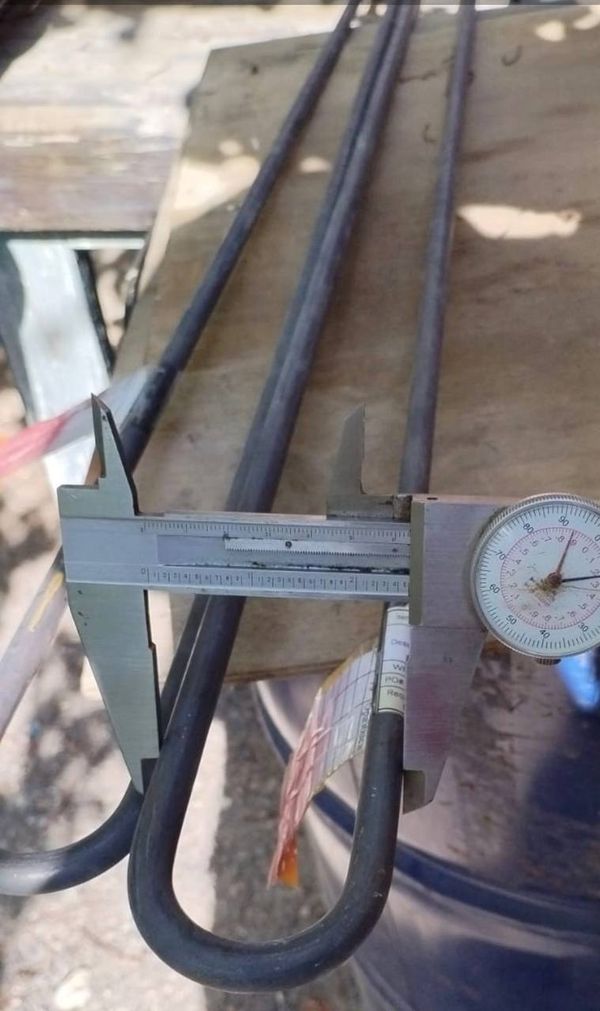

- Форма: U-образный. Согните старый ТЭН, сверьте угол и радиус гиба.
- Крепление: приварной фланец или гайка. Посмотрите, как деталь крепится к теплообменнику (приварена или на резьбе). Пришлите фото узла крепления.
- Выводы: два штуцера или контактных стержня. Уточните тип (под клемму, под обжим, под винт).
- Длина и ширина: сравните размах «U» и высоту от дна до вывода. Измерьте свой старый ТЭН по внешним габаритам.
- Мощность и напряжение: на корпусе старой детали может быть маркировка 5 кВт 220 В. Если её нет, сверьтесь с расчётом: ток 22,73 А, сопротивление в работе 9,7 Ом.
Что прислать именно для этого товара
- Фото старого ТЭНа с двух ракурсов (вид спереди и сбоку) и отдельно фото крепления (фланец, гайка, приварная часть).
- Тип и модель теплообменника, в котором стояла деталь (если известны).
- Длину прямого участка трубки и расстояние между центрами ветвей «U».
- Уточните, из какой среды извлекали ТЭН (вода, масло, гликоль, пар, другая жидкость).
- Если на старом есть остатки накипи или нагара, сообщите тип отложений.
- Напишите, была ли деталь под напряжением 220 В или нужно другое.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину ветвей, угол гиба, тип выводов, материал трубки под среду заказчика, а также напряжение и мощность в пределах конструктивных возможностей. Присылайте старую деталь или её размеры с фото, чтобы подобрать замену.
Где применяют такие нагреватели
Такие нагреватели ставят в проточных водонагревателях, накопительных водонагревателях (бойлерах) и стиральных машинах. В проточном водонагревателе нагреватель находится в небольшой цилиндрической камере внутри корпуса, сразу на пути воды. В бойлере элемент устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету с прижимной скобой.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли сделать этот ТЭН на 380 В вместо 220 В?
Да, сделаем. Пришлите фото старого и укажите нужное напряжение. Изменим мощность и сопротивление под 380 В.
Подходит ли деталь для масла, если старый стоял в воде?
По заказу меняем материал трубки и при необходимости крепление. Для масла используем другой сплав. Пришлите тип среды и фото старого.
У меня другое крепление, не такое, как на фото. Вы сделаете под мою гайку?
Да, сделаем под ваше крепление. Пришлите фото узла и размер резьбы или фланца.
Нужна другая длина ветвей, на 10 см длиннее. Это возможно?
Да, изменим длину по вашему образцу или чертежу. Приложите размеры старого или эскиз с нужными габаритами.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
