Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравнение конфигурации вашего ТЭН 380 В с оригиналом
- Форма и геометрия. Сравните общую конфигурацию: прямой, изогнутый, П-образный или иной тип. Совпадение формы обязательно.
- Крепление и присоединительный узел. Посмотрите, есть ли резьба, фланец, отверстия под винты или прижимная планка. Тип крепления должен совпадать.
- Выводы (контакты). Проверьте количество и расположение выводов: штыревые, под клемму, под обжим. Длина выступающей части контакта тоже важна.
- Длина и размеры. Измерьте общую длину корпуса (без учёта выводов) и длину активной (греющей) зоны, если она видна.
- Мощность и напряжение. В названии указано 380 В. Уточните мощность старого ТЭН (Вт) - она должна соответствовать вашей задаче.

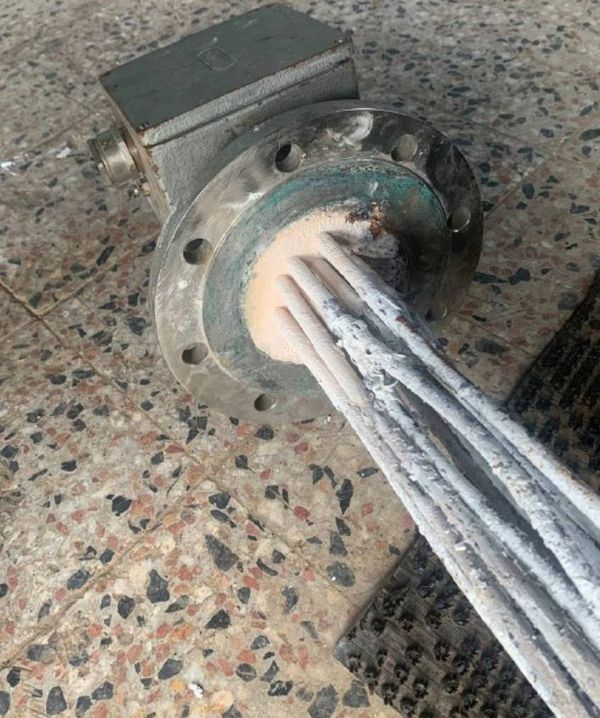

Фото старого нагревателя для кипячения воды с крепежом
- Фото старого нагревателя с двух ракурсов, включая крепёж и выводы.
- Эскиз или чертёж с основными размерами: общая длина, расстояние между осями, диаметр трубки, длина выводов.
- Указание напряжения (380 В) и требуемой мощности в ваттах.
- Тип подключаемой среды: вода для приготовления дистиллята.
- Если нагреватель был смонтирован в ёмкость - уточните, есть ли сальник или уплотнитель.
- При наличии заводского номера или артикула на старой детали - укажите его.
Изготовление ТЭН 380 В под заказ с изменением формы и длины
Делаем по образцу, фото, чертежу. По заказу меняем форму изгиба, длину активной зоны, тип и расположение выводов, материал оболочки под среду заказчика. Любые изменения согласовываются по вашим исходным данным.
ТЭН для кипячения воды для приготовления дистиллированной воды: в каком оборудовании
Такие нагреватели ставят в судовых опреснителях (дистилляторах питьевой воды), где они находятся в камере нагрева дистиллятора и доводят исходную воду до испарения. Также они используются в накопительных и проточных водонагревателях, а также в парогенераторах для гладильных систем - везде, где требуется нагрев воды в закрытой ёмкости или проточной камере.
Вопросы
Можно ли заказать этот ТЭН на 220 В, а не на 380 В?
Да, сделаем. Пришлите требуемое напряжение и мощность, а также фото или чертёж старой детали.
Подойдёт ли этот нагреватель, если у моего крепление не резьбовое, а под хомут?
Делаем по заказу другой тип крепления. Пришлите фото узла крепления и размеры посадочного места.
Возможно ли увеличить длину трубки, чтобы ТЭН доставал до дна бака?
Да, изменим длину по вашему чертежу или образцу. Укажите новую общую длину и длину активной зоны.
Нужен ТЭН из нержавейки для агрессивной среды, а не стандартная сталь. Сделаете?
Да, сделаем из другого материала. Пришлите описание среды и фото старого нагревателя с указанием его материала, если известно.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
