Оребрённый ТЭН: повтор или изменения
Оребрённый ТЭН повторяем по длине, форме и рёбрам или меняем под ваш поток воздуха. Что известно и что можно поменять:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Подбор по образцу: сверьте габариты и маркировку

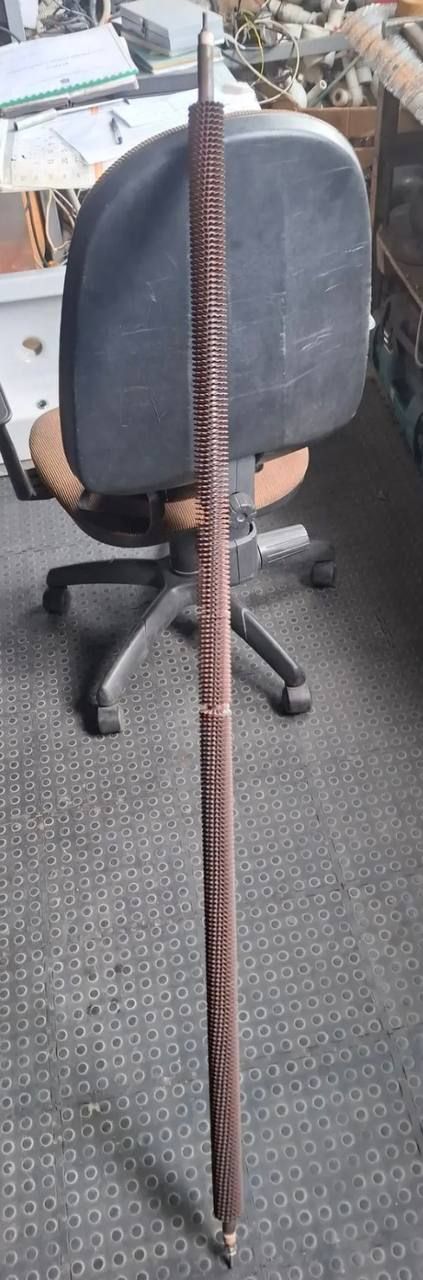

- Сверьте полную маркировку на бирке старого ТЭНа: ТЭНР 134(50) 16/2.00. S 220в прямой.
- Проверьте способ крепления: на корпусе должен быть прямой участок без резьбы, фланца или шпильки, как у старой детали.
- Убедитесь, что форма идентична: прямой стержень, без Г-образных или П-образных изгибов.
- Сравните длину по корпусу (134 мм) и длину выводов (50 мм) с вашим образцом.
- Подтвердите напряжение: 220 В. Мощность (2.00 кВт) должна совпадать с паспортом или замером.
Что прислать для заказа этой детали
- Чёткое фото старого ТЭНа с торца, сбоку и места выхода контактов.
- Фото шильдика или бирки с маркировкой, если она сохранилась.
- Чертеж или эскиз с указанием общей длины, длины выводов и расстояния между осями контактов (если выводы разведены).
- Фото посадочного места в печи для упаковок бутылок: как крепится нагреватель, есть ли хомут, скоба или просто отверстие.
- Уточните, нужно ли сохранить тип выводов (штырь, лепесток, клемма) или достаточно оголённого конца.
Если нужен не точно такой же
Мы делаем по образцу, фото, чертежу. По заказу меняем длину корпуса и выводов, мощность, напряжение. Также можем изменить форму крепления или материал оболочки под среду.
Где применяют такие нагреватели
Такие нагреватели ставят в электрокалориферы приточных вентиляционных установок, где оребрённый трубчатый нагреватель располагается в воздуховоде или корпусе калорифера и обдувается осевым или канальным вентилятором. Также нагреватели используются в зерносушилках и бункерах активного вентилирования, где оребрённые элементы собраны в несколько рядов внутри прямоугольного короба электрокалорифера, установленного перед вентилятором. Кроме того, они применяются в расстоечных шкафах в качестве электронагревателя горячего воздуха камеры.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли заказать этот ТЭН на 380 В?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото старого ТЭНа для сверки крепления.
Если у меня другая длина корпуса, вы изготовите?
Да, сделаем по вашим размерам. Приложите чертёж или точный замер общей длины и длины выводов.
Мне нужно другое крепление, не прямое, а под фланец. Вы можете изменить?
Да, сделаем. Для этого пришлите фото фланца и расстояние между его отверстиями.
Нагреватель будет работать в агрессивной среде, нужен другой материал оболочки.
Да, сделаем. Укажите тип среды (например, щелочь, кислота) и приложите фото старого ТЭНа для сохранения формы и крепления.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
