По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 2600 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 10 мм; можно 9,5, 11 мм |
| Мощность | в этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф2; меняем длину, межосевое расстояние и радиус гиба |
| Штуцер | в этом товаре М14×1,5 или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим: главные точки совпадения

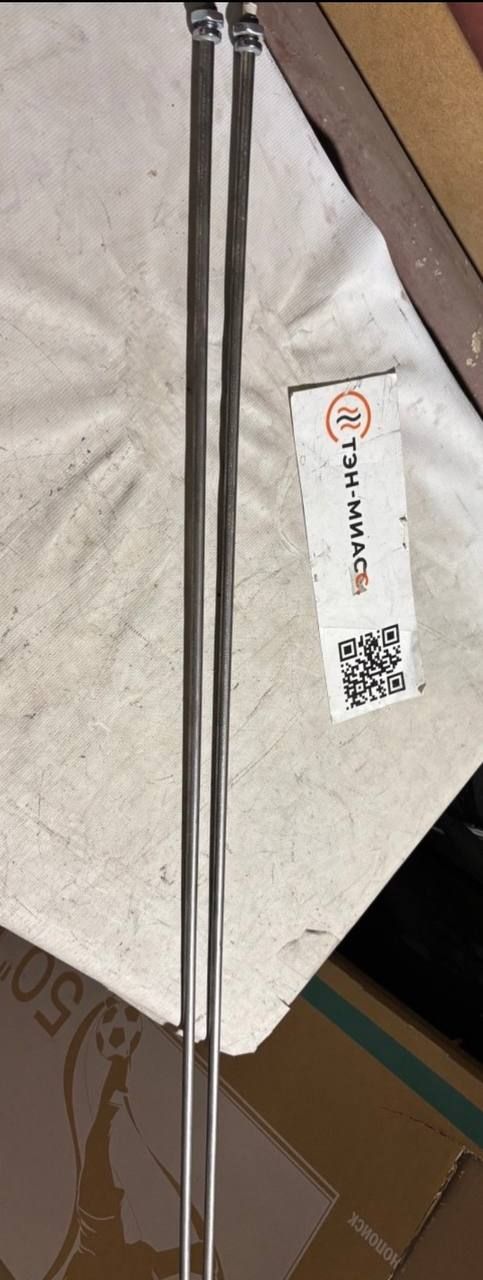

- Форма и тип: прямой гладкий ТЭН, буквенный код А10/1,0 J 220 Ф-2 МО-25 ШЦ М14Х1.5+ГАЙКИ
- Крепление: резьба М14х1.5, в комплекте гайки
- Выводы: тип Ф-2 (форма контактных выводов из маркировки)
- Активная длина: 2520 мм (расчётная)
- Мощность и напряжение: 1 кВт, 220 В (расчётные: ток 4,55 А, сопротивление 48,4 Ом)
Что прислать именно для этого товара
- Маркировку со старого ТЭН (если читается)
- Фото детали в сборе: общий вид, крепление, выводы
- Длину трубки (омерьте по прямой части между концами)
- Тип и размер крепления: резьба, гайка, штуцер (сверьте с М14х1.5)
- Если есть чертёж или эскиз с размерами
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем материал оболочки под среду эксплуатации, длину, мощность, напряжение, тип и размер крепления, форму выводов.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где нагреватель устанавливают в бак через боковой или нижний фланец либо через резьбовую втулку. Также они используются в стиральных машинах, где закрепляются снизу бака через резиновую манжету, и в посудомоечных машинах, где встроены в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать этот ТЭН на другое напряжение, например 380 В?
Да, сделаем. Пришлите желаемое напряжение и мощность.
Подойдёт ли этот ТЭН, если у меня крепление не М14х1.5, а, например, М16?
Да, сделаем с вашим креплением. Пришлите образец или чертёж резьбы.
Можно ли изменить активную длину, если в оборудовании другое расстояние?
Да, сделаем нужную длину. Пришлите размер по месту установки.
Нужен ТЭН для агрессивной среды, а этот из обычной стали. Сделаете из нержавейки?
Да, сделаем из материала под вашу среду. Пришлите описание среды или образец старого ТЭН.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
