По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 2400 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф2; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как проверить соответствие вашей детали

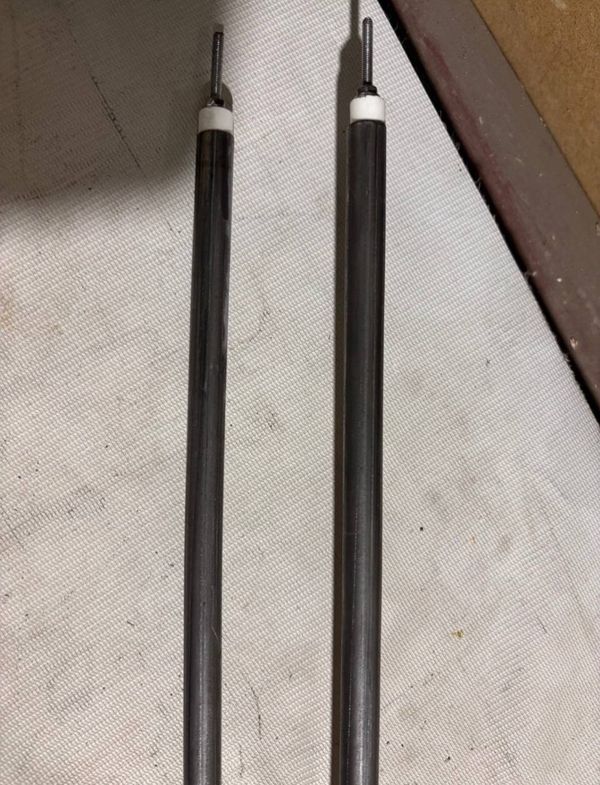

- Сверьте маркировку на корпусе старого ТЭН с обозначением «ТЭН 240 А13/1,0 S 220 Ф-2 R-30». Совпадение всех букв и цифр обязательно.
- Сравните активную длину (расчёт 2320 мм) и общую длину с учётом изгибов. Уточните размер по месту монтажа.
- Проверьте тип крепления по маркировке «Ф-2» и «R-30»: форму фланца, резьбы или прижимной планки.
- Убедитесь, что мощность 1 кВт при напряжении 220 В (расчётный ток 4,55 А, сопротивление 48,4 Ом) совпадает с требуемой.
- Оцените форму (угол изгиба, шаг оребрения, если оно есть) по буквенным кодам «А13» и «S» - они задают геометрию.
Что отправить для изготовления по вашему образцу
- Фото маркировки старого нагревателя, чтобы мы подтвердили соответствие коду.
- Фото крепления (фланец, резьба, хомут) и выводов (штуцер, клемма, гильза) с двух ракурсов.
- Чертеж или эскиз с указанием активной длины, расстояния между осями изгибов и габаритных размеров.
- Если деталь эксплуатировалась в агрессивной среде, сообщите тип среды (вода, масло, щелочь, пар) - это не влияет на геометрию, но уточняет материал оболочки.
- Приложите фото места установки (патрон, фланец, бачок), чтобы проверить совместимость крепления.
Если нужен нагреватель с другими параметрами
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину, тип крепления, материал оболочки, форму выводов. Для изменения укажите, какой параметр нужно скорректировать, и приложите те же данные (фото, чертеж, описание среды).
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), проточные водонагреватели, стиральные машины и посудомоечные машины. В бойлере нагреватель монтируется в бак через боковой или нижний фланец. В стиральной машине элемент закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли сделать ТЭН 240 А13/1,0 S 220 Ф-2 R-30 на напряжение 380 В?
Да, сделаем. Укажите мощность, которую нужно сохранить, и мы пересчитаем длину и сопротивление. Приложите фото старого крепления.
Если у меня другая активная длина, например 2100 мм, возьмутся ли за изготовление?
Да, изменим активную длину под вашу задачу. Пришлите чертеж с точным размером и фото места установки.
Подойдет ли этот нагреватель для масла или щелочи?
Да, сделаем из материала, стойкого к вашей среде. Сообщите тип среды и рабочую температуру.
Можно ли заменить крепление «Ф-2» на фланец другого диаметра?
Да, заменим тип крепления. Приложите фото нового фланца и его диаметр.
