Звезда или треугольник
Каждый ТЭН на 220 В стоит между фазой и нулём. Ток в фазе 3,6 А. В треугольник ТЭН на 220 В не включают: на них окажется 380 В.
Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | в этом блоке 1 ТЭН; можно больше или меньше трубок под нужную мощность |
|---|---|
| Мощность | в этом товаре 2,4 кВт; можно меньше или больше, примерно от 1,4 кВт до 3,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

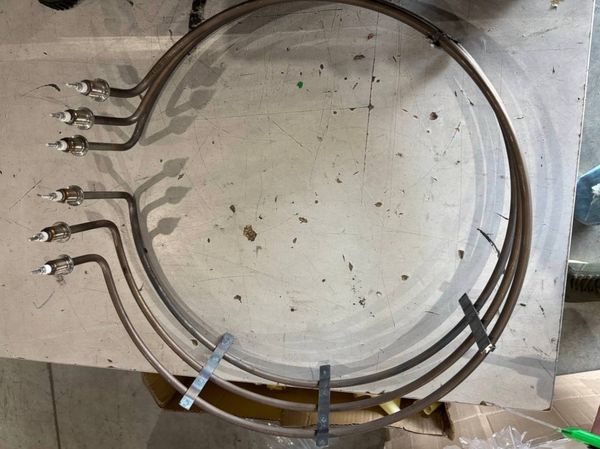

Блок ТЭНБ на 2,4 кВт: что входит в состав
По готовому расчёту указан один ТЭН: 145 А8/0,8 К220, развёрнутая длина 1450 мм. В названии также приведены обозначения Т 136 А8/0,8 и Т 126 А8/0,8, но считать их взаимозаменяемыми без сверки нельзя.
Есть расхождение: в названии указано 2,4 кВт, а в расчёте состава блока указан один ТЭН и суммарно 0,8 кВт. Перед подключением сверьте маркировку и схему.
Термостат для ТЭНБ 2,4 кВт: наличие не подтверждено
В названии нет указания на терморегулятор, поэтому его наличие нельзя подтвердить по каталожному обозначению. У регулируемого исполнения ТЭНБР терморегулятор размещают в отдельном корпусе управления; для данного блока место установки нужно уточнить по паспорту или осмотру.
Сталь, нержавейка или титан: выбор зависит от среды
Материал трубок по приведённому названию однозначно не определяется. Для подбора сообщите состав рабочей среды и условия эксплуатации: стойкость стали, нержавейки и титана зависит от конкретной химии раствора.
В каталогах производителей встречаются титановые решения для солёных сред; обычная нержавеющая сталь в таких условиях может подвергаться коррозии. По заказу меняем материал, согласовав его с рабочей средой.
Что прислать для подбора ТЭНБ
- Фото шильдика и маркировки старого блока и отдельного ТЭНа.
- Фото присоединительного узла и выводов, схему подключения, если она есть.
- Напряжение сети и описание среды: состав, концентрацию и температуру.
- Если маркировки нет, сделаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленных электрокотлах отопления и блочных нагревателях для отопительного оборудования транспортной инфраструктуры. Также они используются в промышленных электроводонагревателях для технологических жидкостей.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Можно ли поставить нержавеющие трубки вместо стальных?
Возможность зависит от состава раствора и условий работы. Перед заменой нужно согласовать материал и сверить исполнение блока.
Как подключить блок к однофазной сети 220 В?
По одному обозначению схему подключения определить нельзя. В готовых расчётах приведено подключение звездой 380/220 В, ток фазы 3,6 А, а также указана мощность одного ТЭНа 0,8 кВт; эти данные нужно сверить с маркировкой и схемой конкретного блока.
Почему перегорает один из трёх ТЭНов?
Возможные причины: неправильное подключение, перекос нагрузки, ухудшение теплоотвода или повреждение контакта. Для диагностики проверьте схему, напряжение на элементах и условия работы блока.
Можно ли поставить блок большей мощности в ту же резьбу?
Совпадение резьбы само по себе не подтверждает совместимость. Нужно проверить допустимую нагрузку оборудования, напряжение, схему подключения и параметры нагревателей.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
