Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверка U-образного ТЭНа кондитерской печи по изгибу и выводам
- Сверьте общую форму: U образный изгиб, оба вывода направлены в одну сторону. Концы трубок должны быть параллельны.
- Измерьте расстояние между осями параллельных концов (разводка) и длину прямой части (дно U). Сравните с вашим образцом.
- Проверьте крепление: есть ли на трубке или на пластине выводов отверстия, резьба или приварные элементы для фиксации в печи.
- Уточните мощность (Вт) и напряжение (В) - они нанесены на старую деталь или указаны в паспорте печи. Мы делаем по образцу эти параметры.
- Посмотрите на контактную группу: тип наконечников (кольцо, штекер, гайка) и расстояние между ними.
Что отправить для заказа нагревателя печи - фото с линейкой вдоль трубки
- Фото старого нагревателя с линейкой вдоль трубки (чтобы был виден масштаб).
- Чертеж или эскиз от руки с размерами: разводка, длина прямого участка, общая ширина U, диаметр трубки.

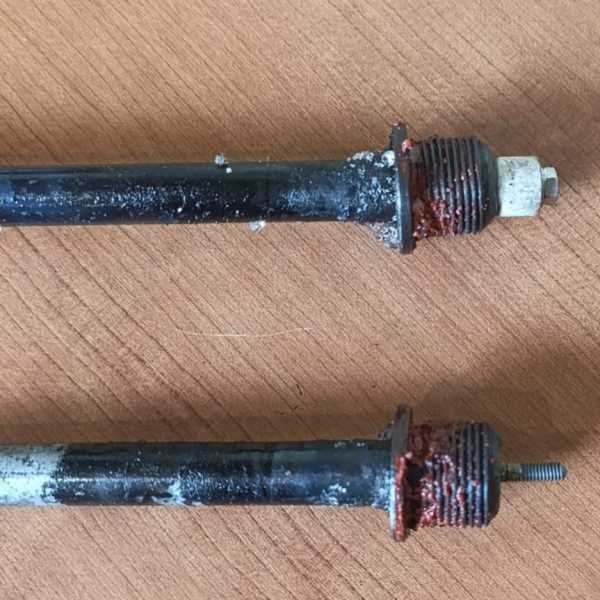

- Фото концов: как выглядят выводы, есть ли на них резьба или гайки.
- Маркировку на детали или шильдик печи (напряжение, мощность, производитель).
- Фото места установки - как нагреватель закреплен в печи (на пластине, на кронштейнах, прижимается хомутом).
Изготовим ТЭН для печи по образцу с изменением мощности и напряжения
Мы делаем по образцу, фото, чертежу. По заказу меняем мощность и напряжение под вашу сеть, длину прямого участка и разводку, тип концевых выводов (штекер, кольцо, резьба), а также материал оболочки (нержавеющая сталь, углеродистая сталь) в зависимости от среды в печи. Для изменений пришлите старую деталь и укажите новые требования в комментарии к заказу.
Куда ставят ТЭН для кондитерских печей U образные
Такие нагреватели ставят в подовые печи для пиццы, где они располагаются по периметру камеры как верхний и нижний ТЭН. Также они используются в хлебопекарных ярусных печах, где монтируются в каждой пекарной камере яруса. В темперирующих машинах для шоколада нагреватель встроен в рубашку бака-плавителя.
Вопросы
Можно ли заказать этот ТЭН на другое напряжение, например 380 В вместо 220 В?
Да, сделаем. Приложите фото старой детали с размерами и укажите нужное напряжение и мощность.
У меня расстояние между осями выводов на 5 мм больше, чем в вашем типовом размере. Вы можете повторить этот размер?
Да, сделаем по вашему образцу или чертежу. Пришлите фото с линейкой или точные цифры разводки.
Рабочая среда в печи влажная, нужна защита от коррозии. Вы делаете такие нагреватели из нержавейки?
Да, сделаем из нержавеющей стали. Укажите это в комментарии к заказу и приложите фото старой детали.
Мне нужно изменить крепление - вместо резьбовой втулки сделать гладкую трубку с отверстием под штифт. Это возможно?
Да, сделаем. Пришлите эскиз или фото того крепления, которое нужно, и старой детали для сверки остальных размеров.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
