Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 200 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

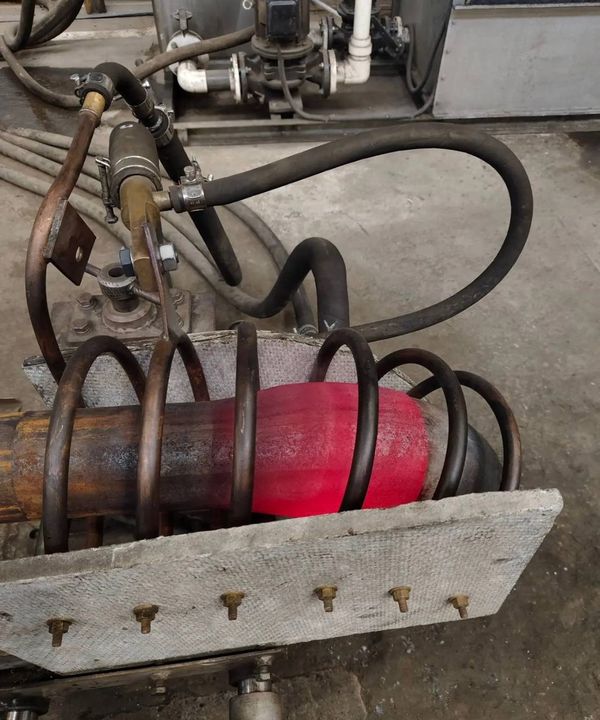

Нагреватель медный трубчатый 200х300 мм
- Сравните внешний диаметр медной трубки. Убедитесь, что он совпадает с вашим старым ТЭНом.
- Измерьте общую длину вашей детали. Длина этого нагревателя 300 мм.
- Замерьте внутренний диаметр спирали или расстояние между витками. У этой модели внутренний диаметр 200 мм.
- Проверьте форму и расположение контактных стержней (выводов). Сопоставьте их тип (под клемму, под гайку) и расстояние между ними.
- Уточните рабочее напряжение и мощность, которые были на старой детали. Этот нагреватель изготавливается под ваши параметры.
Данные для точного повторения
- Приложите фото вашего старого нагревателя: общий вид и крупным планом место крепления выводов.
- Укажите точное рабочее напряжение (например, 220 В, 380 В) и требуемую мощность в ваттах или киловаттах.
- Если нагреватель крепится через резьбу или фланец, сфотографируйте и укажите размеры крепежа (диаметр резьбы, количество и диаметр отверстий под болты).
- Сообщите, в какой среде будет работать ТЭН (вода, масло, воздух, агрессивная жидкость). Это влияет на материал оболочки.
- Укажите длину холодных концов (участок трубки без нагрева) и длину контактных стержней от края трубки до места подключения.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Возможные изменения под вашу задачу
Мы делаем по образцу, фото, чертежу. По заказу меняем рабочее напряжение, мощность, длину и диаметр трубки. Также можем изменить материал оболочки (нержавеющая сталь, титан) под вашу среду, форму выводов или добавить крепежный фланец.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, где элемент монтируется в бак через фланец или резьбовую втулку, а также в проточных водонагревателях, где он размещается в небольшой камере нагрева на пути воды. В стиральных машинах нагреватель закрепляется снизу бака через резиновую манжету, а в посудомоечных машинах встраивается в проточную часть циркуляционной помпы.
Вопросы
Мне нужно другое напряжение, например 380 В. Вы сделаете?
Да, сделаем. Пришлите ваше напряжение и требуемую мощность.
У меня другая длина трубки, 350 мм. Это возможно?
Да, сделаем по вашей длине. Укажите точный размер в заказе.
Мне нужно изменить крепление, добавить резьбу. Это реально?
Да, сделаем. Приложите фото или чертеж крепежа вашего оборудования.
Нагреватель будет работать в масле. Подойдет ли медь?
Нет, для масла медь не подходит. По заказу мы можем сделать такую же деталь из нержавеющей стали. Сообщите среду при заказе.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
